Voyage dans Temps Électronique :
Minuterie Domestique Années 1980
Introduction :https://link.amazon/B0653ul6z
Quand la Passion Bricole le Quotidien**
Se plonger dans de vieux cartons d’archives techniques est souvent un voyage nostalgique. C’est avec une pointe d’émotion que je vous présente aujourd’hui un projet que j’ai conçu et réalisé vers la fin des années 1980. À cette époque, la domotique n’en était qu’à ses balbutiements et le concept même de « maison intelligente » relevait de la science-fiction.
Le défi était simple mais ambitieux pour un passionné d’électronique : créer une minuterie fiable et robuste pour automatiser l’extinction de l’éclairage domestique, permettant ainsi de réaliser des économies d’énergie substantielles, un sujet déjà d’actualité.
Voici l’histoire de ce projet, de la feuille de papier au circuit imprimé final.
Le Cœur du Système : Un Schéma Électrique Éprouvé
La première étape, et non des moindres, fut la conception du schéma électrique. Mon objectif était de créer un montage simple, efficace et économique.

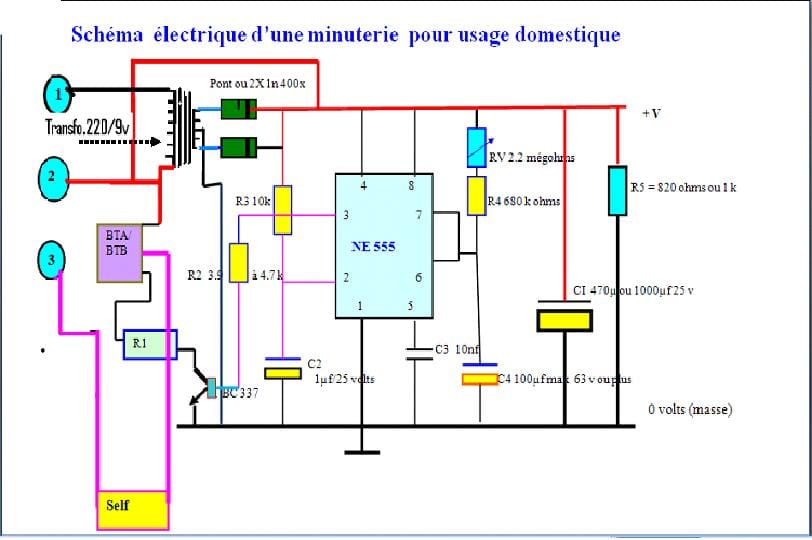

Le schéma montre une architecture classique et efficace, architecturée autour de deux composants clés de l’époque.
Le Transformateur (Transfo 220V/9V) :
Pour des raisons de sécurité évidentes, il était impensable de travailler directement avec la tension du secteur (220V à l’époque). Ce transformateur abaisse la tension à un niveau sûr de 9V alternatifs, qui sera ensuite redressée et filtrée pour alimenter la logique de commande.
L’Incontournable NE555 : Ce circuit intégré, véritable légende de l’électronique, est le cerveau de la minuterie. Configuré en mode monostable, il génère une impulsion de durée variable en réponse à un déclenchement externe (l’appui sur un bouton-poussoir). C’est ce signal qui maintient l’éclairage allumé pendant le temps désiré.
La Section Puissance (BTA/BTB et BC337) :
Pour piloter les lampes domestiques, un triac (BTA ou BTB) est utilisé. Sa commande est assurée par un transistor NPN de faible puissance, le BC337, qui fait l’interface entre le signal de commande du NE555 et la gâchette du triac.
Réglage de la Durée (RV 2.2 mégohms) :
Une résistance variable (potentiomètre) permet à l’utilisateur d’ajuster facilement la durée de la minuterie, offrant une plage de réglage s’étendant de quelques secondes à plusieurs minutes.
De la Théorie à la Pratique :
Le Circuit Imprimé (PCB)

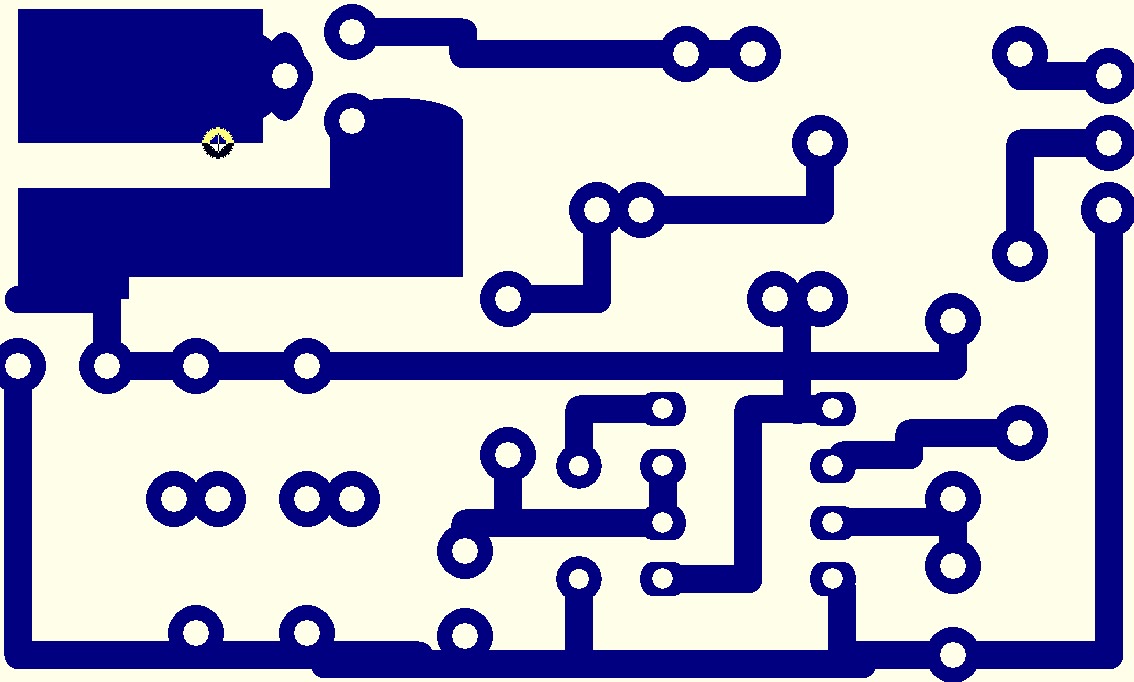

Une fois le schéma validé par simulation mentale et sur plaque d’essai (breadboard), l’étape suivante consiste à passer à la réalisation concrète. Pour cela, un circuit imprimé s’impose pour garantir la fiabilité et l’intégration des composants.
Plan d’Implantation des Composants sur le PCB**

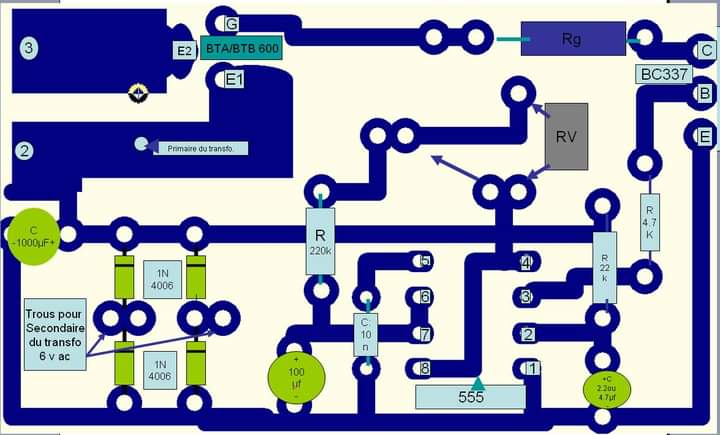

Le plan d’implantation montre une disposition soignée et optimisée des composants sur la carte de circuit imprimé.
Séparation des Circuits :
On distingue clairement deux zones sur le PCB : la section de puissance en haut à gauche (avec le triac BTA/BTB 600 et le fusible Rg) et la section de commande en bas à droite (avec le NE555 et les composants de synchronisation). Cette séparation est cruciale pour des raisons de sécurité et pour minimiser les interférences électromagnétiques.
Composants Spécifiques :
Les emplacements des diodes de redressement (1N4006), des condensateurs de filtrage (notamment le gros 1000µF+ en vert), et de la résistance de commande (Rg) sont clairement indiqués.
Câblage Externe :
Les bornes de raccordement pour l’alimentation secteur, l’entrée du transformateur (6V AC) et les différents boutons de commande sont bien identifiées (E1, E2, B, E, C, etc.).
Le Produit Fini :
L’Emballage et la Mise en Boîte.
Le projet ne se limite pas à la simple électronique. L’intégration dans un boîtier protecteur et un emballage soigné sont des éléments essentiels pour un projet de qualité, même à l’échelle artisanale.
« Minuterie Kiman »**

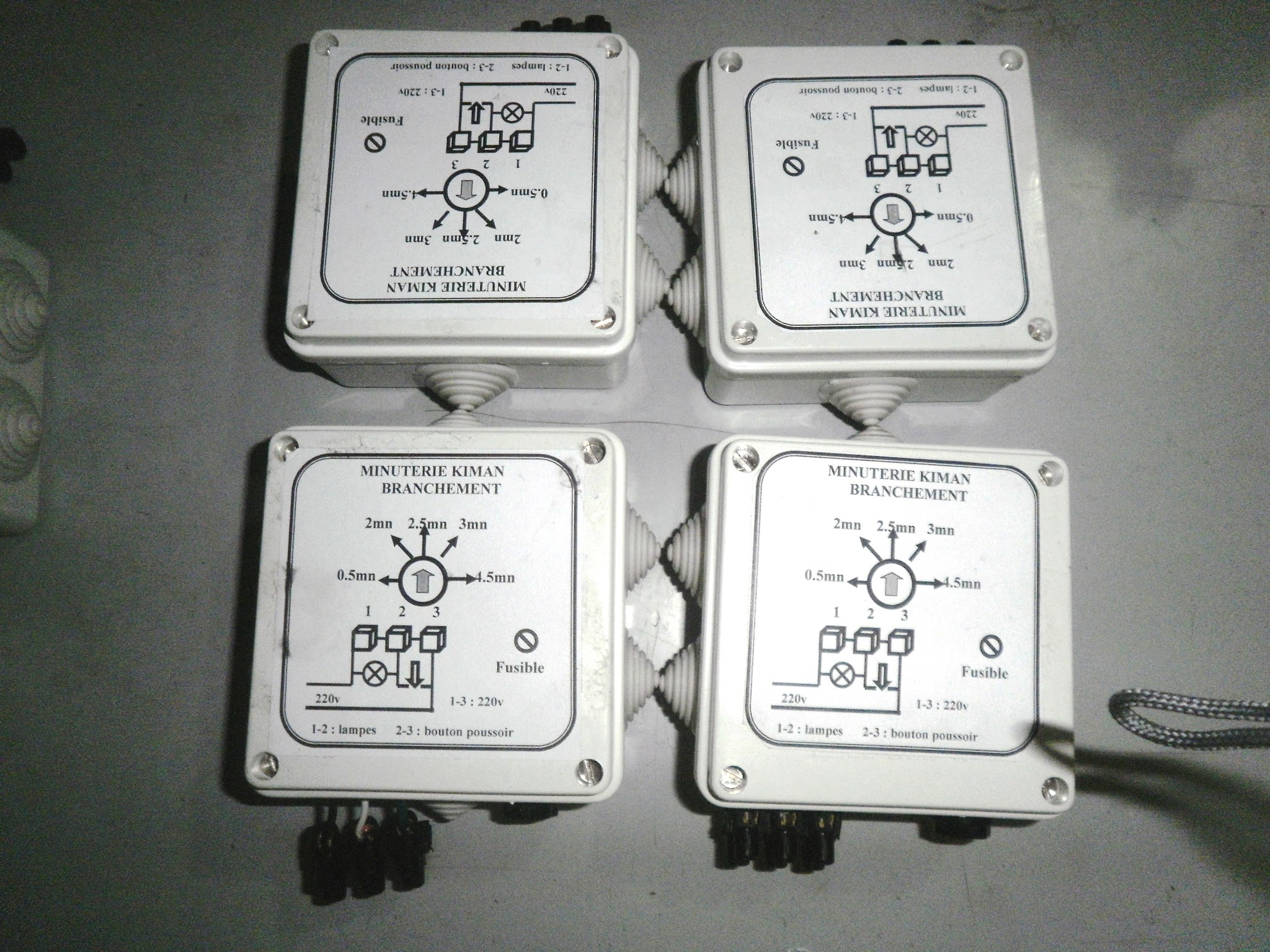

Les photos des boîtes d’emballage nous transportent instantanément dans les années 80. L’esthétique est sobre mais efficace, avec une sérigraphie détaillée.
Schéma de Branchement Clair :

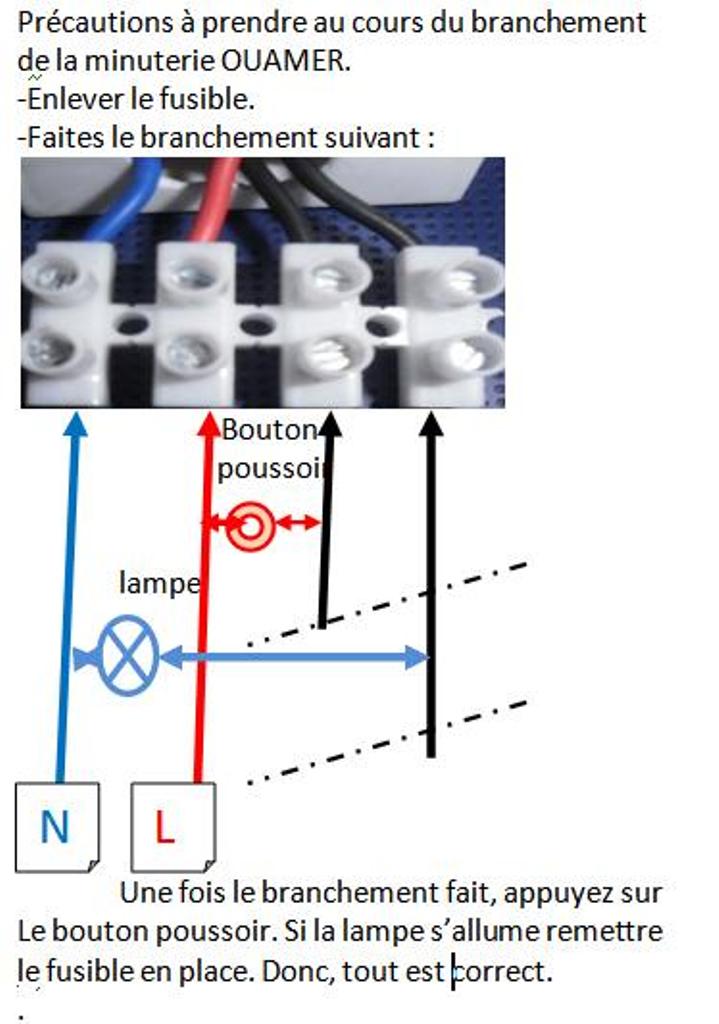

L’étiquette sur le couvercle de la boîte affiche un schéma de branchement clair et intuitif, permettant à l’utilisateur de l’installer en toute sécurité. Les bornes sont numérotées et les fonctions sont explicitement indiquées (1-2 : lampes, 2-3 : bouton poussoir, 1-3 : 220V).
* **Plages de Réglage de Temps :** On note également la présence de différentes options de temps pré-imprimées (0.5mn, 1.5mn, 2mn, 2.5mn, 3mn, 4.5mn), suggérant l’utilisation de différents potentiomètres ou condensateurs pour adapter la minuterie à différents besoins.
La Vue Intérieure du Boîtier:
La photo de l’intérieur du boîtier montre le circuit imprimé final assemblé, prêt à être installé.
<img src= »image_3.png » width= »80% »>
* **Intégration du Circuit :** On reconnaît la carte de circuit imprimé avec son plan de masse bleu caractéristique et tous les composants soudés en place. Le triac de puissance est visible en haut à gauche, ainsi que le fusible de protection.
* **Connectique Robuste :** Les bornes de raccordement sont de type à vis, garantissant une connexion électrique solide et sécurisée.
* **Étiquette d’Avertissement :** Une étiquette « Minuterie 220 volts » est collée sur la face interne du couvercle, rappelant la présence de tension secteur et les précautions d’usage.
### **Conclusion : Un Témoignage d’une Époque Électronique**
Ce projet de minuterie domestique des années 80 est bien plus qu’une simple anecdote technique. C’est un témoignage d’une époque où l’électronique était encore accessible et se sabricolait avec passion et ingenuity.
Même si les technologies ont considérablement évolué depuis lors, avec l’avènement des microcontrôleurs et de la domotique connectée, les principes fondamentaux de l’électronique analogique restent les mêmes. Ce projet illustre parfaitement l’élégance de la simplicité et la satisfaction de concevoir et de réaliser soi-même un objet utile et performant.
