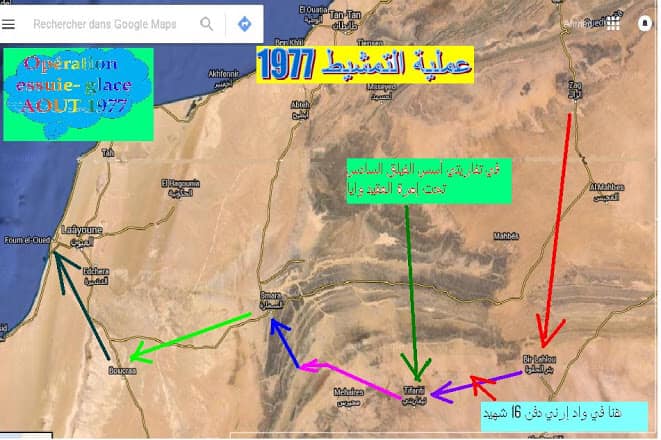

-1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune.

-1977-1979: Laguira Nouhibou Mauritanie. Le 14 août 1978 marqua dans une grande joie l’annexion de Oued Dahab Laguira à la mère patrie le Maroc.

-1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta

Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance.

###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 2000 .2017, je me suis inscrit  au fisc comme autoentrepreneur.

Souffrant toujours d’ une maladie chronique depuis 1973 alors que j’étais militaire, j’avais cessé mon activité professionalle depuis 2022.



https://www.youtube.com/ouamer1

Quelques liens web a visiter le cas echeant : mon second site web wordpress et ma chaine youtube aussi cree pour le professionalisme etc…
Centres d’intérêt Coran sacré, calligraphie, social vétérans marocains.
anwarelec.blogspot.com
Générale, Innovations

codage binaire hexadécimal 3 octets

Laisser un commentaire

Codage binaire hexadécimal 3 octets

Théorie:

Bien sûr ! Le codage binaire et hexadécimal sont deux systèmes de numération largement utilisés en informatique. Voici un aperçu de chacun d’eux :

### Codage Binaire
Le système binaire est un système de numération en base 2. Il n’utilise que deux chiffres : 0 et 1. Chaque chiffre dans un nombre binaire est appelé un bit.

– **Exemple** : Le nombre binaire `1010` peut être converti en décimal comme suit :
– \( 1 \times 2^3 + 0 \times 2^2 + 1 \times 2^1 + 0 \times 2^0 \)
– \( = 8 + 0 + 2 + 0 = 10 \)

### Codage Hexadécimal
Le système hexadécimal est un système de numération en base 16. Il utilise les chiffres de 0 à 9 et les lettres de A à F pour représenter les valeurs de 10 à 15. Chaque chiffre hexadécimal est appelé un « nibble » et équivaut à 4 bits.

– **Exemple** : Le nombre hexadécimal `1A3` peut être converti en décimal comme suit :
– \( 1 \times 16^2 + A \times 16^1 + 3 \times 16^0 \)
– \( = 1 \times 256 + 10 \times 16 + 3 \times 1 \)
– \( = 256 + 160 + 3 = 419 \)

### Conversion entre les Systèmes

– **Binaire à Hexadécimal** :
1. Regroupez les bits en groupes de 4 (de droite à gauche).
2. Convertissez chaque groupe de 4 bits en son équivalent hexadécimal.

– **Exemple** : Le nombre binaire `11010110`
– Regroupé en groupes de 4 bits : `1101 0110`
– `1101` en hexadécimal est `D`, et `0110` est `6`
– Donc, `11010110` en hexadécimal est `D6`.

– **Hexadécimal à Binaire** :
1. Convertissez chaque chiffre hexadécimal en son équivalent binaire de 4 bits.

– **Exemple** : Le nombre hexadécimal `A5`
– `A` en binaire est `1010`, et `5` est `0101`
– Donc, `A5` en binaire est `10100101`.

Ces conversions sont utiles en programmation et en conception de systèmes numériques, car le système binaire est le langage de base des ordinateurs, tandis que l’hexadécimal est plus compact et lisible pour les humains lorsqu’on travaille avec des adresses mémoire et des valeurs numériques en informatique.

Pratique:

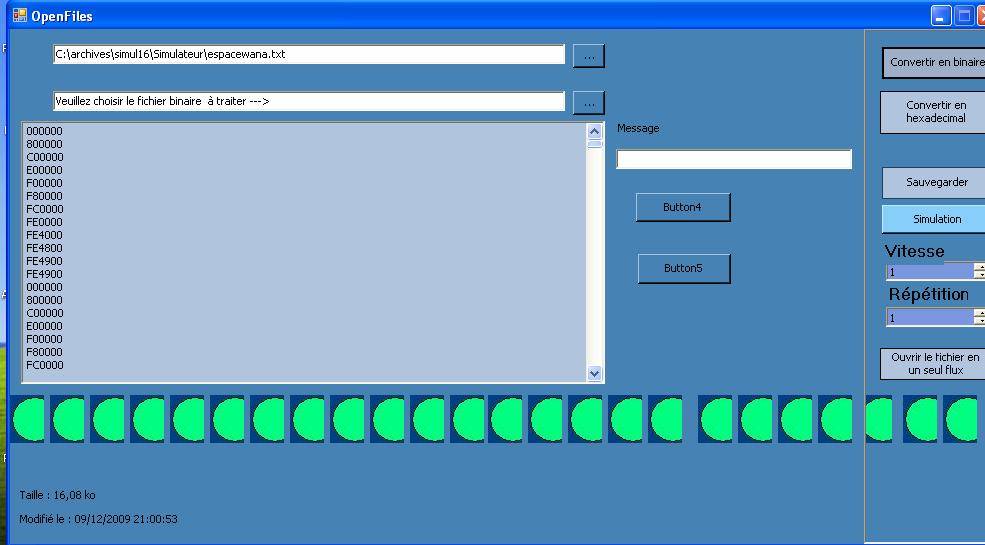

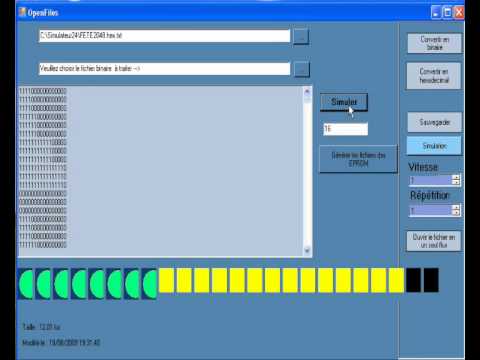

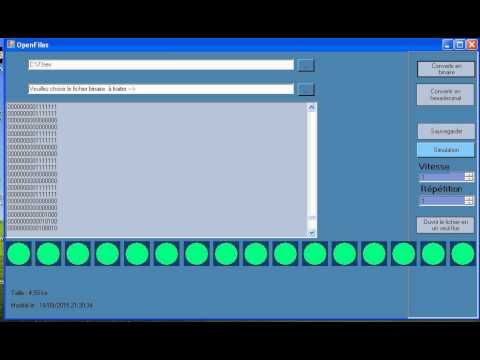

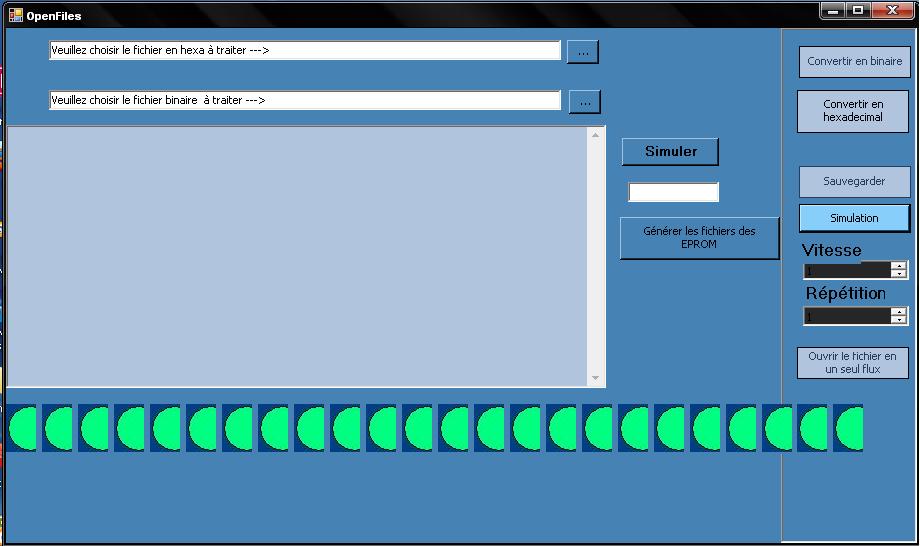

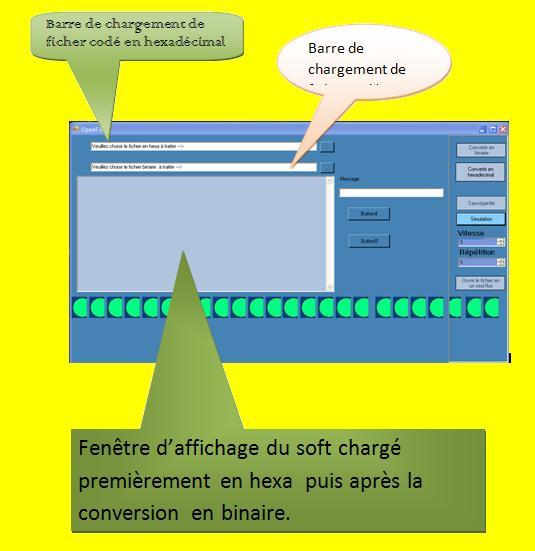

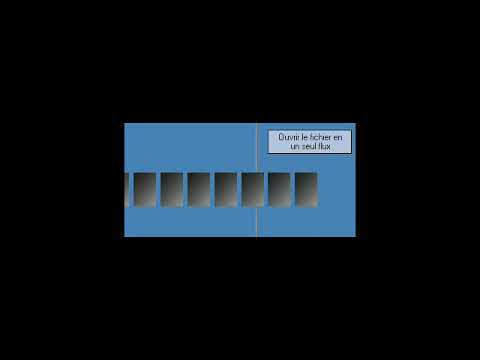

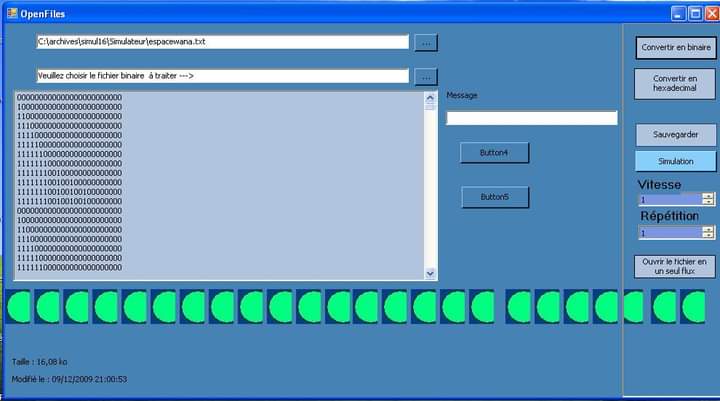

Voici mes deux vidéos  affichant  la manière suivie pour   le codage des données en binaire . Puis ,  je passe à la simulation d’une telle animation crée.

Après une rectification éventuelle, je passe à la conversion du codage binaire à l’hexadécimal.

youtube placeholder image

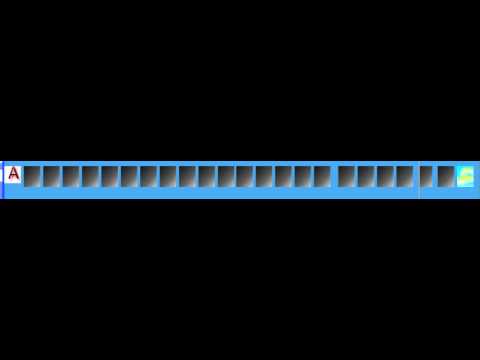

Simulation codage binaire hexadécimal.

youtube placeholder image

Par cette vidéo, je donne un aperçu sur la manière suivie pour coder une simulation d’affichage digital d’enseigne lumineuse .
Dans ce projet, c’est affichage A3 octets.
C’est fait sur de diverses manières
-. Remplissement pas un + un.

Voici un souvenir illustré de mes créations intellectuelles. Ceci sera bientôt dans un passé datant, dans un avenir proche, d’une vingtaine d’années.



Codage

Ma biographie en bref.

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 2000 Actuellement je suis auto entrepreneur a l’âge de 80 ans .
Générale

Flasher pour panneau totem

Laisser un commentaire

Flasher pour panneau totem

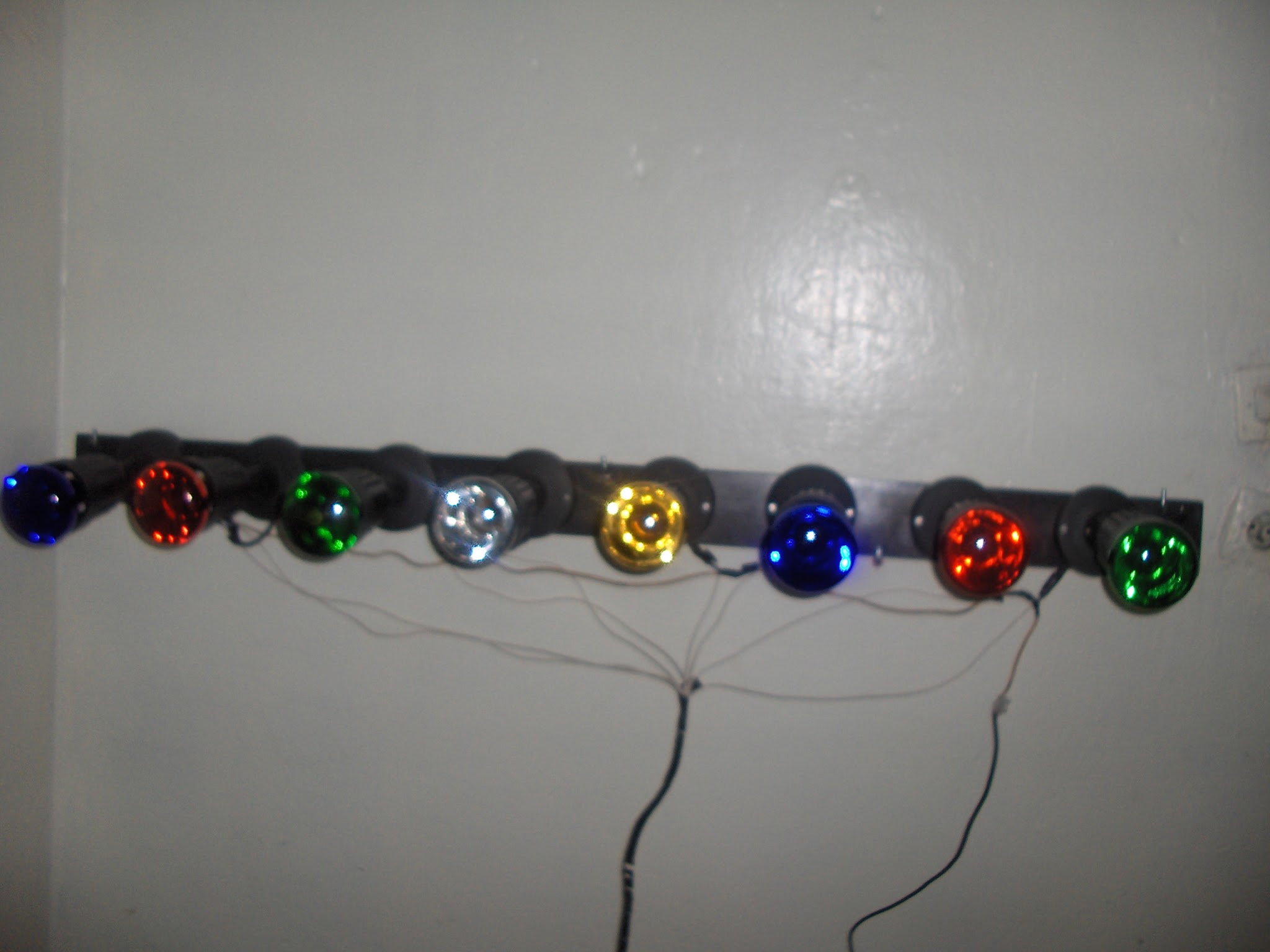

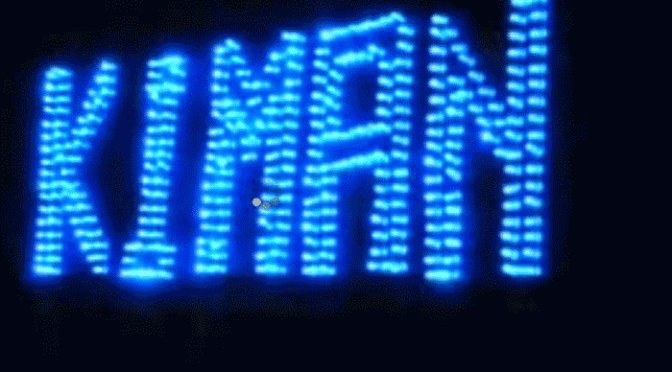

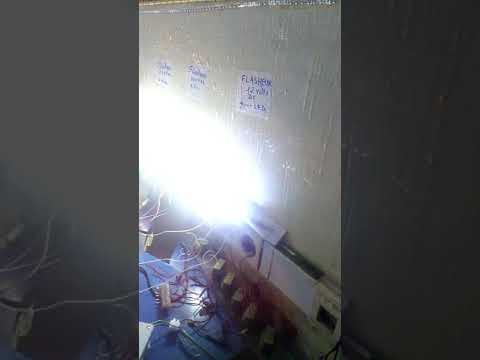

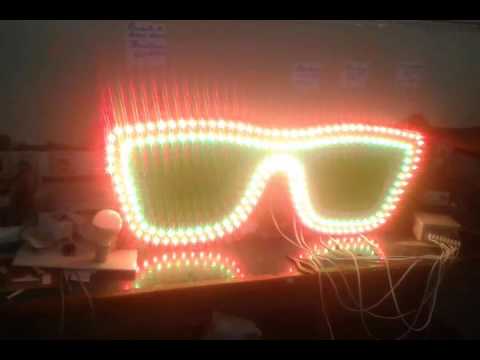

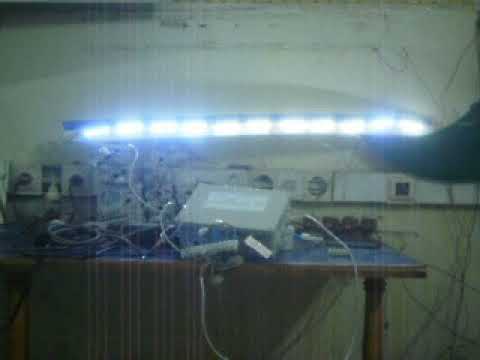

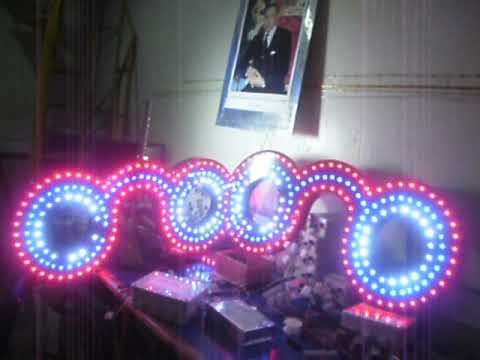

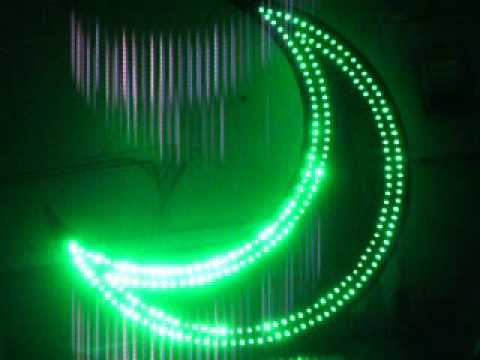

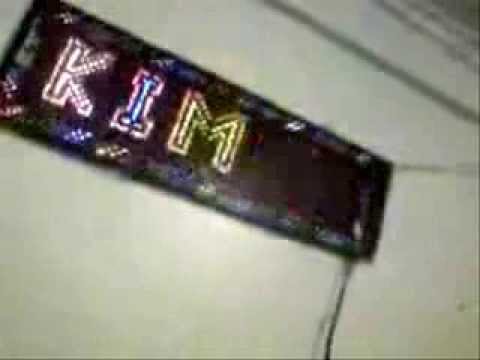

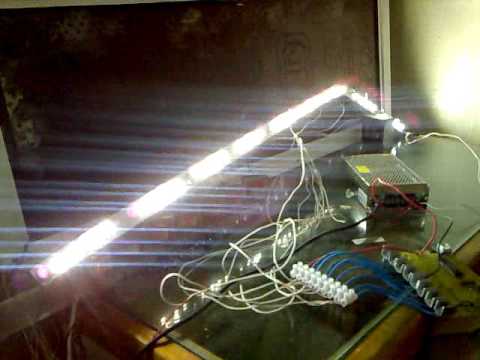

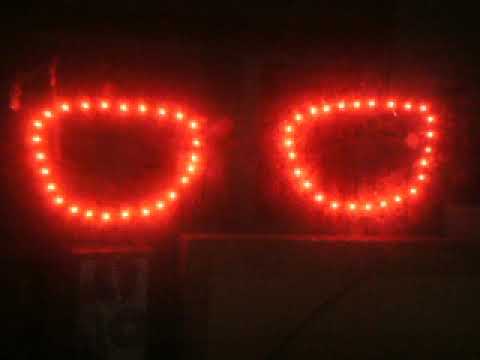

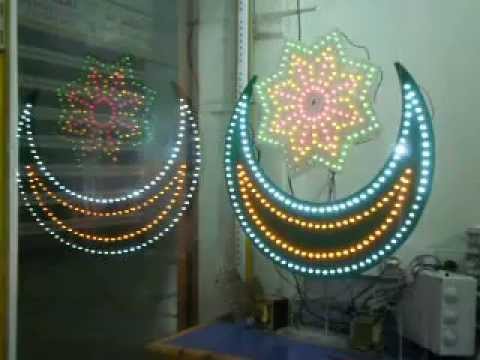

J’expose par cette vidéo une animation que j’ai créé par flasher 9 voies monté avec une eprom M27C1024. Ceci, suite à une commande reçu de la part d’un client.

La configuration du flasher est faite de façon à obtenir plusieurs  de remplissement du haut en bas ou de la gauche vert la droit, du centre verqs les exprèmes ou l’inverse etc…



youtube placeholder image

Voir aussi ce soutien IA:

Compréhension de votre demande : « Flasher pour affichage panneau totem«

Je comprends que vous cherchez des informations concernant le « flashing » dans le contexte de l’affichage sur un panneau totem.

Qu’est-ce que le « flashing » dans ce contexte ?

Le terme « flashing » peut avoir plusieurs interprétations selon le domaine précis auquel vous faites référence. Dans le contexte de l’affichage sur panneau totem, voici quelques significations possibles :

  • Mise à jour rapide du contenu : Le flashing peut désigner une mise à jour rapide et fréquente du contenu affiché sur le panneau totem. Cela peut être utilisé pour :
    • Attirer l’attention : Des changements visuels rapides peuvent capter l’œil des passants.
    • Diffuser de nombreuses informations en peu de temps : Par exemple, pour afficher des promotions temporaires, des alertes ou des résultats sportifs.
  • Effets visuels : Le flashing peut également faire référence à l’utilisation d’effets visuels dynamiques, tels que des clignotements, des transitions rapides ou des animations, pour rendre l’affichage plus attrayant.
  • Problème technique : Dans certains cas, le terme « flashing » peut signaler un dysfonctionnement de l’écran, où l’image clignote ou scintille de manière incontrôlée.

Facteurs à considérer pour le flashing sur panneau totem :

  • Technologie de l’écran : Le type d’écran (LCD, LED, OLED) influencera les possibilités de flashing et la qualité visuelle.
  • Logiciel de gestion : Le logiciel utilisé pour contrôler le panneau totem déterminera les fonctionnalités de mise à jour et d’effets visuels disponibles.
  • Fréquence de mise à jour : La fréquence à laquelle le contenu est mis à jour dépendra de vos objectifs et des contraintes techniques.
  • Contenu à afficher : Le type de contenu (images, vidéos, texte) influencera le choix des effets visuels.
  • Environnement d’affichage : L’éclairage ambiant et la distance de visualisation sont des facteurs à prendre en compte pour optimiser la visibilité du contenu.

Applications typiques du flashing sur panneau totem :

  • Publicité dynamique : Affichage de publicités ciblées en fonction de l’heure, du jour ou de la météo.
  • Information en temps réel : Diffusion de nouvelles, de résultats sportifs ou d’informations de transport en commun.
  • Signalétique interactive : Création d’expériences utilisateur personnalisées grâce à des éléments interactifs.

Pour vous apporter une réponse plus précise, pourriez-vous me fournir plus d’informations sur votre projet ?

  • Quel type de panneau totem utilisez-vous (intérieur, extérieur, format, etc.) ?
  • Quel logiciel utilisez-vous pour gérer le contenu ?
  • Quels sont les objectifs de votre flashing (attirer l’attention, informer, etc.) ?
  • Quels types de contenu souhaitez-vous afficher ?

N’hésitez pas à me poser d’autres questions.

Mots-clés pertinents pour des recherches plus approfondies :

  • panneau totem dynamique
  • affichage digital
  • logiciel de gestion de contenu
  • effets visuels
  • mise à jour automatique

J’espère que ces informations vous seront utiles.

Générale, Innovations, Software, Technologie

Créations année 1998

Laisser un commentaire

Quand j’avais commencé  la programmation  des EPROM,en l’occurrence la 2716  avant de passer aux 2732,2784,27128,  27256 et 27532, j’utilisais une carte électronique  conçue et réalisée à  domicile par mon petit frère.

Je branchais  ma carte à mon micro-ordinateur Sectrum, dont voici l’image.



Une fois,  mon micro-ordinateur est hors services,  j’avais  décidé de m’aventurier pour trouver une sortie coûte que coûte.

Heureusement, c’était  génial et géant, j’avais tracé à la main, sur une plaque de verre epoxy, un circuit imprimé double face. Puis c’était la gravure dans le perchlorure de cuivre.

Après  le perçage , l’implantation des composants  et la soudure.

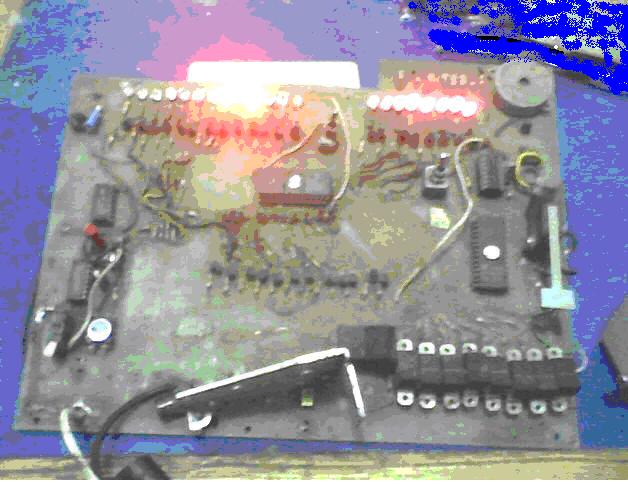

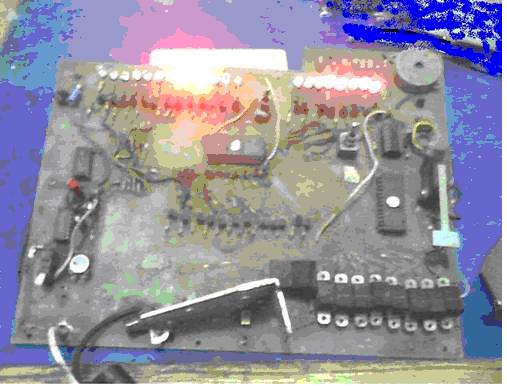

Voici l’image de mon programmateur artisanal.


Voici quelques détails sur mon hardware.
1. Switsh de comptage.
2.HEF4011B, monté en oscillateur monostable.
3.HEF 4040 compteur binaire 12 étages.
4.LED témoins des adresses.
5.LED témoins des données.
6..Switsh de lecture ou de copie d’EPROM n°11.
7.Switsh lecture ou programmation.
8.HEF 4011 gérant configurant état programmation.
9. EPROM à  programmer.
10.Switsh gérant l’impulsion prog.
11.EPRROM en lecture seule et copie.
12. Switshs de données à  graver dans l’EPROM.
13. BUZZER.
Après quelques années,  j’avais importé  un SUPERPROX et 280.

Voici une analyse approfondie de cette réalisation technique, replacée dans son contexte historique et technologique.
 Bien que l’article soit daté de 2026 sur le blog, il documente une création majeure de l’année 1998.
Analyse d’une Révolution Personnelle :
Le Programmateur d’EPROM (1998)
L’article publié sur Anwarelec  plonge dans l’archéologie de l’informatique industrielle et de l’électronique embarquée de la fin des années 90. Concevoir un programmateur d’EPROM en 1998 n’était pas un simple exercice de style, c’était un acte d’émancipation technique.
1. Le Contexte Technologique de 1998
À cette époque, on est à la charnière de deux mondes. Les microcontrôleurs (comme les séries 8051 ou les premiers PIC) et les processeurs de PC nécessitaient des mémoires mortes reprogrammables pour stocker le BIOS ou le firmware.
 * L’EPROM (Erasable Programmable Read-Only Memory) : Ces puces, reconnaissables à leur petite fenêtre en quartz, nécessitaient des rayons ultra-violets pour être effacées.
 * La Barrière à l’Entrée : Les programmateurs industriels coûtaient une fortune. Créer le sien était la marque d’un électronicien chevronné.
2. Architecture et Conception du Projet
L’analyse de la création  révèle plusieurs piliers techniques :
 * L’Interface de Communication : En 1998, le standard était le port parallèle (LPT) ou le port série (RS232).
Le projet utilise probablement le port parallèle pour sa capacité à gérer des signaux TTL (Transistor-Transistor Logic) directement, permettant de piloter les bus d’adresses et de données de l’EPROM.
 * La Gestion des Tensions (Vpp) : C’est le défi majeur de ce type de montage. Contrairement à la lecture (5V), la programmation d’une EPROM (type 27C256 ou 27C512) nécessite une tension de programmation (Vpp) précise, souvent de 12.5V, 21V ou 25V.
Cette réalisation  intègre donc des circuits de régulation et de commutation de puissance capables de délivrer ces pics de tension sans détruire la puce.
 * Le Décodage d’Adresses :
Pour « adresser » chaque cellule mémoire de la puce, le montage doit manipuler des compteurs ou des registres à décalage (shift registers) afin de parcourir toute la plage mémoire (de 0000h à FFFFh par exemple).
3. La Dimension Logiciële
Un programmateur matériel n’est rien sans son interface logicielle. En 1998, cela impliquait :
 * Le développement d’un driver sous DOS ou Windows 95/98 (souvent en Turbo Pascal, C ou Assembleur).
 * La gestion des fichiers binaires ou hexadécimaux (Intel HEX).
 * L’implémentation de l’algorithme de « Burn » : l’envoi d’une impulsion électrique, suivi d’une vérification immédiate (Verify) pour s’assurer que le bit a bien été « brûlé ».
4. Portée Symbolique et Patrimoniale
Ce projet témoigne d’une époque où l’électronicien était un artisan total :
 * Indépendance : Posséder cet outil permettait de réparer des cartes mères, de « tuner » des calculateurs automobiles ou de créer ses propres systèmes à microprocesseurs.
 * Esthétique du DIY : Le passage de la conception théorique à la réalisation du circuit imprimé (PCB) gravé au perchlorure de fer reflète une persévérance que les outils « Plug & Play » d’aujourd’hui ont parfois fait oublier.
Conclusion de l’Analyse
Cette « Création 1998 »  est bien plus qu’un simple circuit. C’est un pont entre le matériel et le logiciel. Elle illustre parfaitement l’ingéniosité nécessaire pour surmonter les limitations matérielles de l’époque. Pour l’amateur de rétro-ingénierie, c’est une pièce de collection qui rappelle que l’informatique moderne repose sur ces couches de persévérance technique où chaque bit devait être littéralement « gravé » par la volonté de l’inventeur.
Générale, Innovations

square oscillator 1-0

Laisser un commentaire

Square oscillator 1-0

Avant de passer aux détails; je présente cette vidéo affichant l’un de mes produits électroniques de l’ère de création de téléboutiques au Maroc.

youtube placeholder image

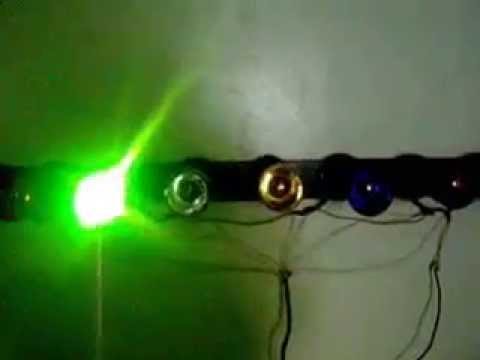

Un oscillateur carré à transistors est un circuit électronique utilisé pour générer des signaux carrés, souvent dans des applications telles que les générateurs de fréquence, les horloges numériques, ou comme sources de signaux dans divers circuits électroniques.

square oscillator

Voici une description générale de la façon dont un oscillateur carré à transistors fonctionne :

1. Principes de base

Un oscillateur carré est un circuit qui produit un signal numérique en forme d’onde carrée, caractérisé par des transitions abruptes entre des niveaux de tension hauts et bas. La fréquence du signal dépend des composants du circuit et de leur configuration.

2. Composants principaux

  • Transistors : Les transistors (souvent des transistors bipolaires NPN ou PNP) sont utilisés pour amplifier le signal et créer les transitions entre les niveaux de tension.
  • Résistances et condensateurs : Ces composants déterminent la fréquence d’oscillation en formant un réseau de rétroaction avec les transistors.

3. Circuit typique

Voici un exemple simple d’oscillateur carré à transistors :

  • Transistor NPN (ou PNP) : Il sert de commutateur pour générer l’onde carrée.
  • Réseau RC : Un réseau de résistance (R) et de condensateur (C) est utilisé pour définir la fréquence d’oscillation. Le condensateur se charge et se décharge à travers la résistance, ce qui génère une variation de tension qui est amplifiée par le transistor.
  • Rétroaction : Le signal de sortie du transistor est renvoyé vers l’entrée du réseau RC, créant une boucle de rétroaction qui maintient l’oscillation.

4. Exemple de circuit

Pour un oscillateur carré à transistors simple, le circuit peut ressembler à ceci :

  • Transistor : Q1
  • Résistance de base : R1
  • Résistance de collecteur : R2
  • Condensateur : C1
  • Source d’alimentation : Vcc

Schéma de base :

  1. Le condensateur C1 est connecté entre la base du transistor Q1 et la masse.
  2. La résistance R1 est connectée entre la base du transistor et la source d’alimentation Vcc.
  3. La résistance R2 est connectée entre le collecteur du transistor et Vcc.
  4. Le collecteur du transistor est également connecté à la sortie du signal carré.

5. Fonctionnement

  • Lorsque le transistor est en conduction, le condensateur se décharge à travers R2, générant une tension basse au collecteur.
  • Lorsque le transistor se coupe, le condensateur se recharge via R1, générant une tension haute au collecteur.
  • Cette alternance entre les états de charge et de décharge du condensateur produit le signal carré à la sortie.

6. Réglage de la fréquence

La fréquence d’oscillation peut être ajustée en modifiant la valeur des résistances R1, R2 ou du condensateur C1. La fréquence de l’oscillation est donnée par :

[ f = \frac{1}{R \cdot C \cdot \text{ln}\left(\frac{2}{1 – \text{D}}\right)} ]

où ( D ) est le rapport cyclique, souvent approximé dans les circuits simples.

Pour conclure cet article ; voici une vidéo d’une plaque signalétique MEDECIN que j’avais et conçue moi-même par LED vertes et blanches pour un client.

Puis; je donne un aperçu de ma bio…..

A bientôt

youtube placeholder image

Ma biographie en bref.

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 2000 Actuellement je suis auto entrepreneur a l’âge de 80 ans .
Générale, Innovations

Analodigital Play of light 8

Laisser un commentaire

Analodigital Play of light 8

Cette vidéo est relative à mon innovation « ‘Play of light » » de 2005-2006. C’est une réalisation électronique à double commande analogique et numérique.Ce produit est destiné pour animation dans des fêtes familiales: anniversaires, fiançailles etc….



youtube placeholder image

D’autres détails par IA:

Décryptage et Fonctionnement du Jeu de Lumière

Commençons par décomposer votre description pour mieux comprendre ce que vous avez sous les yeux :

  • Jeu de lumière à lampes spot RGB:
    • Jeu de lumière: Un ensemble de lumières conçues pour créer des effets visuels dynamiques, souvent utilisés dans les soirées, les discothèques ou les spectacles.
    • Lampes spot RGB: Des sources lumineuses qui projettent des faisceaux colorés. Le RGB signifie Rouge, Vert, Bleu, les trois couleurs primaires de la lumière. En les combinant, on peut obtenir une vaste palette de couleurs.
  • Double commande par microphone:
    • Par microphone: Le jeu de lumière réagit à la musique. Le microphone capte le son et les lumières s’adaptent en fonction du rythme et de l’intensité sonore.
  • Filtres RC et digital par flasher 8 voies:
    • Filtres RC: Des circuits électroniques simples qui permettent de modifier certaines caractéristiques du signal lumineux, comme la fréquence ou l’amplitude.
    • Digital par flasher 8 voies: Une commande numérique qui permet de contrôler indépendamment 8 canaux de lumière. Chaque canal peut avoir des couleurs, des effets et des vitesses de clignotement différents.

En résumé, votre jeu de lumière est un outil polyvalent qui peut créer une ambiance lumineuse dynamique et réactive à la musique. Il offre de nombreuses possibilités de personnalisation grâce à ses différents modes de contrôle.

Comment ça marche ?

  1. Capteur sonore: Le microphone intégré capte les vibrations sonores de la musique.
  2. Traitement du signal: Un circuit électronique analyse le signal sonore et le transforme en signaux électriques qui contrôlent les lumières.
  3. Commandes numériques: Les commandes numériques permettent de programmer des séquences de couleurs, des effets spéciaux et des rythmes de clignotement.
  4. Filtres RC: Ces filtres affinent les signaux électriques pour créer des effets de transition plus doux ou plus abrupts entre les couleurs.
  5. Flasher 8 voies: Cet élément permet de contrôler indépendamment chaque couleur ou groupe de couleurs, offrant ainsi une grande flexibilité dans la création d’effets visuels.

Possibilités créatives

  • Synchronisation musicale: Les lumières peuvent battre au rythme de la musique, créer des stroboscopes, ou suivre les mélodies.
  • Effets spéciaux: Des transitions douces entre les couleurs, des pulsations rythmiques, des effets de fondu enchaîné sont possibles.
  • Personnalisation: De nombreux paramètres peuvent être ajustés pour créer des ambiances uniques, allant de l’ambiance chaleureuse à l’atmosphère de fête.

Utilisations

  • Soirées et fêtes: Pour créer une ambiance festive et animée.
  • Discothèques et bars: Pour accompagner la musique et créer une atmosphère dynamique.
  • Spectacles: Pour mettre en valeur les performances artistiques.
  • Évènements: Pour créer une ambiance particulière lors de mariages, anniversaires, etc.

En bref, ce type de jeu de lumière est un outil très polyvalent qui permet de créer des ambiances lumineuses personnalisées et adaptées à différents types d’événements.

Avez-vous d’autres questions sur ce sujet ? Je peux par exemple vous expliquer comment configurer votre jeu de lumière, vous donner des conseils pour créer des effets spécifiques, ou vous recommander des modèles particuliers.

Générale, Innovations

Monostable NE 555

Laisser un commentaire



Monostable NE555



Généralités:

Le mode monostable du timer NE555 est souvent utilisé pour générer un seul pulse de durée déterminée en réponse à un signal d’entrée. Voici un guide pour comprendre et configurer un circuit monostable avec un NE555.

### Schéma de Base du Circuit Monostable

1. **Brochage du NE555** :
– **Pin 1 (GND)** : Connectée à la masse (0V).
– **Pin 2 (TRIG)** : Entrée de déclenchement. C’est le pin qui reçoit le signal pour démarrer le timer.
– **Pin 3 (OUT)** : Sortie du timer.
– **Pin 4 (RESET)** : Peut être connecté au Vcc pour désactiver le reset (normalement connecté à Vcc pour éviter une réinitialisation accidentelle).
– **Pin 5 (CTRL)** : Broche de contrôle de la largeur d’impulsion (souvent connectée à la masse via un condensateur de 0.01 µF pour filtrer les bruits).
– **Pin 6 (THRS)** : Broche de seuil, utilisée pour détecter la fin de la durée du pulse.
– **Pin 7 (DISCH)** : Broche de décharge, utilisée pour décharger le condensateur.
– **Pin 8 (VCC)** : Connexion au voltage positif de l’alimentation.

2. **Composants nécessaires** :
– Un condensateur \( C \) : détermine la durée du pulse.
– Une résistance \( R \) : en combinaison avec le condensateur, elle fixe la durée du pulse.
– Un condensateur de 0.01 µF pour la broche de contrôle (optionnel mais recommandé pour la stabilité).

### Calcul de la Durée du Pulse

La durée du pulse \( T \) en mode monostable est donnée par la formule :

\[ T = 1.1 \times R \times C \]

où :
– \( R \) est la résistance en ohms (Ω).
– \( C \) est la capacité en farads (F).

Par exemple, si vous utilisez une résistance de 10 kΩ (10 000 Ω) et un condensateur de 100 µF (100 x 10^-6 F), la durée du pulse serait :

\[ T = 1.1 \times 10\,000 \times 100 \times 10^{-6} = 1.1 \, \text{secondes} \]

### Connexion du Circuit

1. **Connectez la broche 1 (GND)** à la masse de votre alimentation.
2. **Connectez la broche 8 (VCC)** à la tension positive de votre alimentation (par exemple, 5V ou 12V selon le NE555 utilisé).
3. **Connectez la broche 2 (TRIG)** à l’entrée du signal de déclenchement.
4. **Connectez la broche 3 (OUT)** à la sortie du pulse.
5. **Connectez la broche 4 (RESET)** à la tension positive (VCC) pour désactiver la fonction de réinitialisation.
6. **Connectez un condensateur \( C \)** entre la broche 6 (THRS) et la broche 1 (GND).
7. **Connectez la résistance \( R \)** entre la broche 7 (DISCH) et la broche 8 (VCC).
8. **Connectez la broche 6 (THRS)** à la broche 2 (TRIG).
9. **Connectez un petit condensateur de 0.01 µF** entre la broche 5 (CTRL) et la masse pour filtrer les bruits.

### Fonctionnement

Lorsque vous appliquez un signal bas à la broche 2 (TRIG), le NE555 démarre et produit un pulse sur la broche 3 (OUT) dont la durée est déterminée par la résistance \( R \) et le condensateur \( C \). À la fin de cette durée, le NE555 retourne à son état initial jusqu’à ce qu’un autre signal de déclenchement soit reçu.

Le mode monostable est très utile pour des applications telles que des temporisations, des retards ou des générateurs de pulse uniques.



Pratique:

youtube placeholder image

 Voici une vidéo présentative de mon invention créative de la fin des année 1980

C’est une minuterie d’éclairage  des entrées  et escaliers de domiciles.

Ses propriétés sont;

-Robustesse

-Utilisation durable plus d’une dizaine d’années

-Réparable le cas échéant.

etc….

Schéma électrique;

Voici mon schéma électrique  avec relais  Triac BTA 16 B etc….

Sch555

Le schéma du circuit imprimé avec implantation des composants;

Monostable

Image donnant  un bref aperçu sur l’implantation  des composants électroniques



Min

Petite carte double  « circuit imprimé » gravée et prête à l’utilisation.

Exif Jpeg 422



Conclusion:

Auteur créateur:

Ahmed OUAMER ancien combattant marocain:

Carrière militaire  de 1963 à 1986; rayé des contrôles des Forces Armées Royales pour inaptitude physique.

Campagnes militaires:

10 juillet 1971 : opération de rétablissement de l’ordre au QG/FAR Rabat pris par les rebelles.

19/07/1977 au 5/11/1977  Opération essuie-glace de Zag ; Lahmada; Bir Lahlou; Ras Irni; Tfariti; Matlani;  Amgala, Boucraa et  port de Laayoune

8/12/1977 au 31/01/1979 Laguira  Nouadhibou .

1/02/1979 au 30/06/1981 Ouarkziz Ouad Tighzert.

1/07/1981 au 30/5/1986 Ramz LBen  Khang Zriba  Amgala et Gueltat Zemmour/

Générale, Innovations

Programmation de M27C1001

Laisser un commentaire
Programmation De M27C1001
fb img 1728224835343 original

Le 27C1001 est une puce EPROM (Erasable Programmable Read-Only Memory) de 1 Mo (1 Mbit), souvent utilisée dans des projets électroniques pour stocker des données ou du code. Voici un aperçu des étapes pour programmer un 27C1001 :

### 1. **Préparation**

– **Matériel nécessaire** :
– Un programmateur d’EPROM compatible avec le 27C1001.
– Le fichier à programmer (généralement au format .hex ou .bin).
– Un PC avec le logiciel du programmateur installé.

– **Vérification** :
– Assurez-vous que l’EPROM est bien effacée avant de la programmer. Les EPROMs peuvent être effacées en les exposant à une lumière ultraviolette (UV) si elles sont de type UV-erasable.

### 2. **Installation de l’EPROM dans le Programmateur**

– Insérez le 27C1001 dans le programmateur d’EPROM en vous assurant que le positionnement est correct et que les broches sont alignées correctement.

### 3. **Configuration du Programmateur**

– Lancez le logiciel du programmateur sur votre PC.
– Sélectionnez le type d’EPROM que vous utilisez dans le logiciel (27C1001).
– Configurez les paramètres si nécessaire (souvent, les paramètres sont pré-configurés pour les EPROMs courantes).

### 4. **Chargement du Fichier à Programmer**

– Ouvrez le fichier contenant les données que vous souhaitez programmer (généralement au format .hex ou .bin) dans le logiciel du programmateur.
– Vérifiez que le fichier est bien chargé et qu’il n’y a pas d’erreurs.

### 5. **Programmation**

– Lancez le processus de programmation à partir du logiciel.
– Le programmateur écrira les données dans l’EPROM. Ce processus peut prendre quelques minutes, selon la taille du fichier et la vitesse du programmateur.

### 6. **Vérification**

– Une fois la programmation terminée, le logiciel du programmateur devrait effectuer une vérification pour s’assurer que les données ont été correctement écrites.
– Si des erreurs sont détectées, vous devrez peut-être réessayer la programmation.

### 7. Éjection de l’EPROM

– Retirez délicatement l’EPROM du programmateur.
– Conservez l’EPROM dans un environnement approprié pour éviter l’exposition à la lumière UV si elle est de type UV-erasable.

### 8. Utilisation

– Installez l’EPROM programmée dans le circuit ou l’appareil où elle doit être utilisée.

### Remarques supplémentaires

– Erasure : Si vous utilisez une EPROM UV-erasable, vous devrez la réinitialiser avec une lampe UV avant de la reprogrammer.
– Manuel du Programmateur : Référez-vous toujours au manuel du programmateur pour des instructions spécifiques et des paramètres requis pour le 27C1001.

En suivant ces étapes, vous devriez pouvoir programmer le 27C1001 avec succès.

Voici mon expérience dans ce domaine;

Commençons par cette vidéo:

youtube placeholder image

Alors que j’utilisais des EPROM depuis la fin des années 1980, je me suis expérimenté dans  la programmation de ces circuits électroniques.

Commençons par la  2716 pour passer par la suite aux 2732,27256  et autres.

Avec une carte électronique  conçue et réalisée au sein de la famille au tour d’un microprocesseur Z80 et branchée  à un micro ordinateur QL. Voir en bas un aperçu sur Z80.

Vers la fin des années 1990, je me fus lancé dans une autre  aventure pour concevoir et réaliser un programmateur manuel en voici son image.

Programmation

C’est avec des LED témoins d’affichage d’adresses et de données.

Deux supports d’EPROM .

Trois switch : RAZ, lecture ou programmation , générateur de puls de sauvegarde dans l’EPROM

Conclusion: Vue sur Z80

Le Z80 est un microcontrôleur 8 bits très célèbre qui a été introduit en 1976 par Zilog. Il a été largement utilisé dans les années 80 et 90 dans des ordinateurs personnels, des consoles de jeux, et des systèmes embarqués. Voici quelques points clés à propos du Z80 :

1. **Architecture 8 bits** : Le Z80 traite les données en 8 bits et possède un bus d’adresses de 16 bits, permettant d’adresser jusqu’à 64 Ko de mémoire.

2. **Registres** : Il dispose de plusieurs registres de travail (A, B, C, D, E, H, L), ainsi que de registres spécialisés comme le registre de drapeaux (Flag Register) pour les opérations conditionnelles.

3. **Jeu d’instructions** : Le Z80 a un jeu d’instructions riche avec des opérations arithmétiques, logiques, et de gestion de mémoire, qui sont assez similaires à ceux du processeur Zilog Z80.

4. **Mode d’adressage** : Il prend en charge divers modes d’adressage, ce qui permet de manipuler la mémoire et les périphériques de manière flexible.

5. **Interruptions** : Le Z80 gère les interruptions avec plusieurs vecteurs, ce qui permet de gérer les demandes d’interruption de manière efficace.

6. **Applications** : Il a été utilisé dans des systèmes tels que le ZX Spectrum, le TRS-80, et divers équipements de mesure et de contrôle.

Le Z80 est encore apprécié des passionnés d’informatique et des ingénieurs pour ses caractéristiques robustes et sa simplicité, ce qui en fait une excellente base pour l’apprentissage et les projets électroniques.

Générale, Innovations

تجاربي واختباراتي

Laisser un commentaire

تجاربي واختباراتي

مرحبا بكم جميعا اصدقائي ذكورا واناثا وجميع زوار هذه الصفحة

ابدأ بهذا الشريط عمره ١٢ سنة

برنامج تم تصميمه وإنتاجه حوالي عام 2001 من قبل ابني، وهو طالب في كلية بن مسيك. وذلك وفقًا للمواصفات التي وضعتها لأغراض إدارة أعمالي الشخصية بشكل مستقل.

youtube placeholder image

فلاش 11 قناة لللافتات الإعلانية المتحركة مكونة من 11 حرف

youtube placeholder image

TOTEM،فلاش 9 قنوات للرسوم المتحركة لللافتات الإعلانية

  PHARMACYN مثل

youtube placeholder image

youtube placeholder image



youtube placeholder image

تم تصميم وإنتاج وميض ذو 12 اتجاهًا بناءً على طلب العميل لعرض إعلانات سيارة رينج روفر

youtube placeholder image

Ma biographie en bref;

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 5 Actuellement je suis auto entrepreneur a l’âge de 80 ans .

Générale, Innovations

Enseignes publicitaires LED 3

Galerie Laisser un commentaire



Enseignes publicitaires LED 3

Enseignes publicitaires LED

Les enseignes lumineuses LED sont une excellente option pour attirer l’attention sur votre entreprise ou votre établissement. Elles sont écoénergétiques, ont une longue durée de vie et offrent une grande flexibilité en termes de design. Voici quelques points clés à considérer :

youtube placeholder image


1. **Efficacité énergétique** : Les LED consomment beaucoup moins d’énergie que les ampoules traditionnelles, ce qui réduit les coûts d’électricité.

2. **Durabilité** : Les LED sont robustes et résistent mieux aux conditions climatiques que les néons ou les ampoules incandescentes.

3. **Variété de designs** : Les enseignes LED peuvent être personnalisées en termes de forme, de taille et de couleur. Vous pouvez opter pour des lettres découpées, des panneaux rétro-éclairés, des écrans LED, etc.

4. **Visibilité** : Les LED offrent une luminosité élevée, ce qui garantit une bonne visibilité même de loin ou dans des conditions de faible éclairage.

5. **Maintenance réduite** : Les LED nécessitent moins de maintenance que les autres types d’enseignes, car elles ont une durée de vie plus longue et ne brûlent pas aussi rapidement.

6. **Flexibilité** : Avec les LED, vous pouvez créer des enseignes animées, des affichages dynamiques ou des messages clignotants si vous le souhaitez.

7. **Écologie** : Les LED sont plus respectueuses de l’environnement, car elles ne contiennent pas de mercure et sont plus efficaces énergétiquement.

Pour mettre en place une enseigne lumineuse LED, il est souvent utile de travailler avec des professionnels qui peuvent vous aider à concevoir, fabriquer et installer l’enseigne en fonction de vos besoins spécifiques. Vous pouvez également explorer les réglementations locales concernant les enseignes lumineuses pour vous assurer de respecter toutes les normes en vigueur.

[

 Suite à la création de montre entreprise » personne physique » j’ai choisi le mot KIMAN pour sa dénomination/

Quelques  années après dés l’apparition des LED  de Vf 3volts  j’avais décidé de réalisé mon enseigne électroluminescente.

J’en avais réalisé deux;

  • la première avec double caractères entourés de chenillard;
  • la seconde est simple comme vu par ces vidéos.



[youtube https://www.youtube.com/watch?v=l-PaI6nYCHE]
[youtube https://www.youtube.com/watch?v=-S_gFAOOC_k]



youtube placeholder image

Par contre et avant  c’était comme suit:

Les enseignes néon sont des dispositifs lumineux utilisés pour attirer l’attention et afficher des messages, souvent dans des environnements commerciaux et urbains. Voici un aperçu des principales caractéristiques et utilisations des enseignes néon :

### Caractéristiques :
1. **Luminosité** : Les tubes en néon émettent une lumière vive et colorée. La couleur dépend du gaz utilisé dans le tube (par exemple, le néon pur émet une lumière rouge, tandis que l’argon avec du phosphore peut produire des couleurs variées).

2. **Flexibilité** : Les tubes en néon peuvent être courbés et façonnés pour créer des designs personnalisés, ce qui les rend très polyvalents pour diverses formes et tailles d’enseignes.

3. **Esthétique rétro** : Les enseignes néon ont un charme vintage et sont souvent associées à l’ère des années 50 et 60, ce qui leur donne un caractère distinctif et nostalgique.

4. **Consommation d’énergie** : Les enseignes néon consomment généralement plus d’énergie que les options plus modernes comme les LED, bien que la différence puisse ne pas être énorme pour les petites enseignes.

### Utilisations :
1. **Publicité** : Les enseignes néon sont couramment utilisées pour attirer l’attention des clients sur des magasins, restaurants, bars et autres établissements commerciaux.

2. **Décoration** : Elles sont aussi populaires dans les décorations intérieures pour créer une ambiance particulière dans des espaces tels que les salons, les clubs et les événements spéciaux.

3. **Signalisation** : Les enseignes néon peuvent servir de signaux, indiquant des heures d’ouverture, des promotions spéciales ou des directions.

### Entretien :
– **Durabilité** : Bien que les enseignes néon soient assez robustes, elles peuvent se casser si elles sont mal manipulées.
– **Réparation** : Les réparations nécessitent généralement l’expertise d’un professionnel, car le gaz néon doit être rechargé et les tubes doivent être re-soudés.

Les enseignes néon continuent d’être appréciées pour leur apparence unique et leur capacité à se démarquer dans un environnement urbain ou commercial.









Enseignes
fb img 1728224830832 original
Générale, Innovations

Videos: bancs d’essais 55

Galerie Laisser un commentaire



Videos: bancs d’essais 55



Après avoir fini un montage de flasher 12 voies, j’avais passé aux tests. Cet excellent,  je termine mon travail par emboîtement et coller sur le boîtier correspondant une étiquette décrivant le branchement électrique.

youtube placeholder image

La vidéo suivante concerne un test de flasher neuf voies pour animer une enseigne totem par exemple ^ PHARMACIE  » montée de façon verticale  et affichage lumineux animé.

youtube placeholder image

L’étape suivante concerne un codage quatre bits avant de sauvegarder les données dans une mémoire EPROM  ou rarement ROM.

youtube placeholder image

Le cas suivant concerne une simulation de codage sur 24 bits ou trois octets. Ça prélude a la programmation de trois EPROM de huits bits de données.

youtube placeholder image

Ce cas est lié à une expérimentation par guirlandes LED de cinq volts divisée en plusieurs tronçons remontés en sériés pour supporter une tension déterminée et supérieure a cinq volts.

youtube placeholder image

Théorie:

Banc d’essai pour montages LED : Un guide complet

Qu’est-ce qu’un banc d’essai pour LED ?

Videos banc d'essai
leds5

Un banc d’essai pour LED est une plateforme dédiée à tester et à caractériser des circuits ou des dispositifs utilisant des diodes électroluminescentes (LED). Il permet de mesurer et d’analyser diverses propriétés des LED, telles que :

  • L’intensité lumineuse: Mesure de la luminosité émise par la LED.
  • La longueur d’onde: Détermination de la couleur de la lumière émise.
  • La tension et le courant: Mesure des paramètres électriques nécessaires au fonctionnement de la LED.
  • La température de fonctionnement: Évaluation de l’impact de la température sur les performances de la LED.
  • La durée de vie: Estimation de la durée de vie de la LED.

Pourquoi utiliser un banc d’essai ?

  • Contrôle qualité: Vérifier la conformité des LED par rapport aux spécifications du fabricant.
  • Recherche et développement: Évaluer de nouvelles technologies et de nouveaux matériaux pour les LED.
  • Optimisation des circuits: Ajuster les composants pour obtenir les performances souhaitées.
  • Dépannage: Identifier les causes de dysfonctionnement dans les circuits LED.

Les éléments clés d’un banc d’essai

Un banc d’essai pour LED se compose généralement de :

  • Une source d’alimentation: Pour alimenter les LED avec la tension et le courant appropriés.
  • Un multimètre: Pour mesurer la tension, le courant et d’autres paramètres électriques.
  • Un luxmètre: Pour mesurer l’intensité lumineuse.
  • Un spectromètre: Pour mesurer la longueur d’onde de la lumière émise.
  • Une carte d’acquisition de données: Pour enregistrer les mesures et les analyser.
  • Des résistances, des condensateurs et d’autres composants électroniques: Pour constituer les circuits de test.

Les différentes méthodes de test

Plusieurs méthodes peuvent être utilisées pour tester les LED :

  • Mesures statiques: Mesure des paramètres de la LED dans des conditions stables (tension, courant, luminosité).
  • Mesures dynamiques: Étude du comportement de la LED en réponse à des variations de tension, de courant ou de température.
  • Mesures spectrales: Analyse de la distribution de la lumière émise en fonction de la longueur d’onde.
  • Mesures photométriques: Évaluation de la qualité de la lumière émise en termes de couleur, d’angle d’émission, etc.

Applications

Les bancs d’essai pour LED trouvent de nombreuses applications dans différents domaines :

  • L’éclairage: Développement de nouvelles sources lumineuses, contrôle de la qualité des produits.
  • L’électronique grand public: Test des LED utilisées dans les téléphones, les écrans, les automobiles, etc.
  • L’industrie: Contrôle qualité des LED utilisées dans les panneaux d’affichage, les feux de signalisation, etc.
  • La recherche scientifique: Étude des propriétés optiques et électriques des matériaux semi-conducteurs.

En conclusion

Un banc d’essai pour LED est un outil indispensable pour les ingénieurs, les chercheurs et les techniciens travaillant dans le domaine de l’éclairage et de l’électronique. Il permet de garantir la qualité des produits, d’optimiser les performances des circuits et de développer de nouvelles technologies.

Vous souhaitez en savoir plus ?

N’hésitez pas à me poser des questions plus spécifiques sur les bancs d’essai pour LED. Je peux vous aider avec :

  • La conception d’un banc d’essai
  • Le choix des instruments de mesure
  • Les logiciels d’analyse de données
  • Les normes et les réglementations applicables



Campagnes militaires, Générale, Innovations

تجاربي واختباراتي 8

Galerie Laisser un commentaire

تجاربي واختباراتي8

مرحبا بكم جميعا اصدقائي ذكورا واناثا وجميع زوار هذه الصفحة

ابدأ بهذا الشريط عمره ١٢ سنة

برنامج تم تصميمه وإنتاجه حوالي عام 2001 من قبل ابني، وهو طالب في كلية بن مسيك. وذلك وفقًا للمواصفات التي وضعتها لأغراض إدارة أعمالي الشخصية بشكل مستقل.

youtube placeholder image

تجاربي واختباراتي

فلاش 11 قناة لللافتات الإعلانية المتحركة مكونة من 11 حرف

youtube placeholder image

TOTEM،فلاش 9 قنوات للرسوم المتحركة لللافتات الإعلانية

  PHARMACYN مثل

youtube placeholder image

youtube placeholder image



youtube placeholder image

تم تصميم وإنتاج وميض ذو 12 اتجاهًا بناءً على طلب العميل لعرض إعلانات سيارة رينج روفر

youtube placeholder image

Ma biographie en bref;

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 5 Actuellement je suis auto entrepreneur a l’âge de 80 ans .

Générale, Innovations

Trois en un: binaire hexadécimal

Vidéo Laisser un commentaire

Trois en un: binaire hexadécimal

youtube placeholder image

Codage binaire et hexadécimal 24 bits : Une explication détaillée

Qu’est-ce qu’un codage binaire et hexadécimal ?

  • Codage binaire : C’est la représentation de l’information numérique à l’aide de deux chiffres : 0 et 1. C’est le langage de base des ordinateurs.
  • Codage hexadécimal : C’est un système de numération en base 16. Il utilise les chiffres de 0 à 9 et les lettres de A à F. Il est souvent utilisé pour représenter des nombres binaires de manière plus compacte, car un chiffre hexadécimal équivaut à 4 chiffres binaires.

Pourquoi utiliser 24 bits ?

  • Capacité de représentation : 24 bits permettent de représenter 2^24 valeurs différentes, soit 16 777 216 combinaisons. Cela offre une gamme de valeurs plus large que 8 ou 16 bits, tout en restant suffisamment compacte pour de nombreuses applications.
  • Précision : Plus le nombre de bits est élevé, plus la précision est grande. 24 bits offrent une bonne précision pour représenter des nombres entiers ou des valeurs à virgule flottante.

Conversion entre binaire et hexadécimal

Pour convertir un nombre binaire en hexadécimal, on groupe les bits par paquets de 4, en commençant par la droite. Chaque groupe de 4 bits correspond à un chiffre hexadécimal.

Exemple :

Le nombre binaire 1101011010011100 peut être converti en hexadécimal de la manière suivante :

  1. On groupe les bits par 4 : 1101 0110 1001 1100
  2. On convertit chaque groupe de 4 bits en hexadécimal : D69C
Trois en un
sim24m2

Applications des nombres binaires et hexadécimaux sur 24 bits

  • Représentation de couleurs : En informatique graphique, les couleurs sont souvent représentées par 24 bits, avec 8 bits pour chaque composante (rouge, vert, bleu). Cela permet de représenter un large spectre de couleurs.
  • Adresses réseau : Certaines adresses réseau utilisent 24 bits pour identifier un réseau spécifique.
  • Données techniques : De nombreuses données techniques, comme les capteurs ou les mesures, sont stockées sur 24 bits pour offrir une précision suffisante.
  • Cryptographie : Les nombres binaires sur 24 bits peuvent être utilisés dans des algorithmes de chiffrement pour générer des clés ou des données aléatoires.

En résumé

Le codage binaire et hexadécimal sur 24 bits est un outil puissant pour représenter une large gamme de valeurs numériques. Il est utilisé dans de nombreux domaines de l’informatique et de l’électronique. Comprendre ces concepts est essentiel pour travailler avec des systèmes numériques.

Avez-vous d’autres questions sur le codage binaire et hexadécimal sur 24 bits ?

Je peux également vous fournir des exemples plus concrets ou vous aider à résoudre des problèmes spécifiques liés à ce sujet.

Voici quelques questions que vous pourriez vous poser :

  • Comment convertir un nombre hexadécimal en binaire ?
  • Quelles sont les limites de la représentation sur 24 bits ?
  • Comment effectuer des opérations arithmétiques sur des nombres binaires de 24 bits ?
Générale, Innovations

Programmation digitale

Laisser un commentaire

Programmation digitale
Je présente par cette vidéo et autres l’une de mes créations digitales:

youtube placeholder image

Voici une vidéo de vœux de Aïd Al Fitr dans laquelle j’avais inclut le croissant de sept voix considéré banc d’essais dans mon atelier.

youtube placeholder image

Voici  la vidéo d’une animation par codage de données six bits.

youtube placeholder image

Générale, Innovations

Software digital familial 2

Vidéo Laisser un commentaire

Software digital familial 2

softwaez

Au début des années 5, alors que j’exerçais la profession d’électronique, j’avais décidé de créer moi et mon fils lauréat de la faculté d’informatique un logiciel pour manipulation d’EPROM. Voici la suite par vidéo .

youtube placeholder image

Voici une autre vidéo de mes créations digitales: un croissant et Croix de pharmacie.

youtube placeholder image

Le croissant est codé sur cinq bits.
La croix est codée du douze bits.



Générale, Innovations

Digitalisation : croix et croissants pharmacies.

Galerie Laisser un commentaire

Digitalisation : croix et croissants pharmacies.

Software digital : éditeur convertisseur simulateur 24 bits

syno
syno

Trois en un
sim24m2

Digitalisation
sim24m1

Au début des années 2000, alors que j’exerçais la profession d’électronique, j’avais décidé de créer moi et mon fils lauréat de la faculté d’informatique un logiciel pour manipulation d’EPROM. Voici la suite par vidéo .

youtube placeholder image

Voici une autre vidéo de mes créations digitales: un croissant et Croix de pharmacie.

youtube placeholder image

Le croissant est codé sur cinq bits.
La croix est codée du douze bits.

Dev4

Img 20231205 091559

Designer, Générale

Mémorandum des Anciens Combattants 2026

En passant Laisser un commentaire

Mémorandum des Anciens Combattants 2026

رحلتي مع لوحة سورة البقرة
1770736864305

lettre im original
lettre im original

Plaidoyer pour la Dignité et l’Équité : Mémorandum des Anciens Combattants

fb img 1728225100131 original
fb img 1728225100131 original

Objet : Alerte sur la précarité des retraités militaires (1970-1980) et rupture d’égalité avec les promotions récentes (2020-2026).

fb img 1728225127990 original
fb img 1728225127990 original

À l’attention de Messieurs les Responsables du

Gouvernement, de l’Administration de la Défense Nationale et de la Fondation Hassan II pour les OSAMAC,

Nous, sous-signés, représentants de la « Génération du Sahara », portons à votre connaissance l’urgence sociale qui frappe les anciens hommes de troupe et sous-officiers ayant servi entre 1970 et 1980. Alors que nous avons été le rempart de la Nation, nous sommes aujourd’hui les oubliés de la croissance.

I. Le Constat de l’Injustice : Un fossé de 1 à 4
Il est inadmissible qu’à grade égal et durée de service égale, un fossé abyssal sépare les pensions selon l’année de départ à la retraite.
 Indicateurs | Génération 1970-1980  Génération 2020-2026 | Observation |

| Pension Minimum | 1 417 DH |

Contre 3 500 – 4 500 DH et 6000 DH

Un écart de plus de 200%  au moins
Indexation : Quasiment nulle sur 40 ans  Revalorisations régulières (SMIG/SMAG)

Perte de pouvoir d’achat massive.
Accès aux Soins : Difficultés (restes à charge élevés) | Couverture élargie et moderne | Iniquité face à l’âge (80 ans+) |
 Note : Un caporal-chef retraité en 1980 survit avec une somme qui ne couvre même pas le loyer moyen d’une ville marocaine actuelle, alors que ses successeurs bénéficient des réformes sociales de Sa Majesté le Roi Mohammed VI, dont nous demandons l’extension rétroactive.
>
II. L’Érosion de la Dignité par l’Inflation
En 1980, 1 400 DH permettaient de faire vivre une famille. En 2026, avec l’inflation cumulée et la hausse des produits de première nécessité, ce montant place l’ancien combattant sous le seuil de pauvreté absolue.
* Pénibilité non reconnue : Le temps passé dans les « Smats » et les zones de combat n’est pas reflété dans le calcul des anciennes pensions.
* Dette de Sang : Nous avons payé le prix de l’intégrité territoriale par notre santé. Aujourd’hui, l’État semble traiter ses anciens soldats comme de simples retraités civils, oubliant la spécificité du sacrifice militaire.
III. Nos Revendications pour une Réforme de Justice
Nous ne demandons pas la charité, mais la juste reconnaissance de notre service :
* Mise à niveau immédiate : Rehausser le plancher de toutes les pensions de la génération 70-80 pour l’aligner sur le minimum perçu par les retraités de la période 2020-2026.
* Création d’une « Indemnité de Reconnaissance du Sahara » : Une allocation mensuelle forfaitaire pour tous ceux ayant servi en zone sud entre 1975 et 1991.
* Priorité Sociale Absolue : Un guichet unique au sein de la Fondation Hassan II pour accélérer les aides au logement et aux soins pour les plus de 75 ans.
Conclusion
Le Maroc de 2026 est une puissance régionale qui n’aurait pu se construire sans le sacrifice des hommes de 1975. Laisser ces héros mourir dans le besoin est une blessure pour la mémoire collective du pays. Nous en appelons à votre sens de la responsabilité pour corriger cette inégalité flagrante.

fb img 1728225104868 original
fb img 1728225104868 original

fb img 1728225088092 original

Générale

Dompter le temps avec le NE555

Laisser un commentaire



Dompter le temps avec le NE555 :

Mon guide complet du mode Monostable

« On l’appelle souvent le ‘couteau suisse’ de l’électronique, et pour cause. Aujourd’hui, je vous emmène dans mon atelier pour explorer l’une des configurations les plus utiles du célèbre NE555 : le mode monostable.


youtube placeholder image

Une minuterie pour éclairage demestique que j’avais conçue et réalisée vers la fin des années 1980.

Sa première installation a été faite alors au quartier appelé CHEMINO nouvellement construit aux environs du boulevard Moulay Ismail Casablanca.

Voici mon schéma électrique et circuit imprimé.Ceux sont mes propriétés intellectuelles.






youtube placeholder image

Pourquoi j’aime ce montage ?
L’idée est simple mais puissante : vous appuyez sur un bouton (une impulsion de déclenchement), et le circuit génère une sortie qui reste active pendant une durée précise avant de s’éteindre toute seule. C’est la base de ma minuterie de cuisine faite maison, ou encore du système d’éclairage temporisé que j’ai installé dans mon couloir.
Ma compréhension du fonctionnement
Quand je monte ce circuit, je visualise toujours ce qui se passe à l’intérieur de la puce. Pour que le cycle commence, j’envoie une impulsion négative sur la broche 2 (Trigger). À ce moment précis, la magie opère :
 * La sortie (broche 3) passe à l’état haut.
 * Le transistor interne libère le condensateur.
 * Le condensateur commence à se charger doucement à travers la résistance R.
J’ai remarqué que tout repose sur ce condensateur. Tant qu’il n’a pas atteint les 2/3 de la tension d’alimentation, la sortie reste activée. C’est ce qu’on appelle l’état instable.
La formule magique (que j’utilise tout le temps)
C’est la question que l’on me pose souvent : « Comment choisir mes composants pour obtenir 5 secondes ou 1 minute ? ». La formule est d’une simplicité déconcertante, et je la garde toujours sous le coude :


(Où T est en secondes, R en Ohms et C en Farads).
Mon conseil pratique : Pour mes tests, j’utilise souvent une résistance de 100\,k\Omega et un condensateur de 10\,\mu F, ce qui me donne environ 1,1 seconde. Si vous voulez plus de précision, n’oubliez pas d’ajouter un petit condensateur de 10\,nF sur la broche 5 pour stabiliser les seuils de tension.
Ce qu’il faut retenir de mon expérience
Le NE555 en monostable n’est pas « redéclenchable » par défaut. Si vous appuyez à nouveau sur le bouton pendant que la LED est allumée, cela ne changera rien à la durée en cours. C’est une subtilité importante que j’ai apprise à mes dépens lors de mes premiers projets !
J’espère que cette analyse vous aidera à mieux appréhender ce composant légendaire.












Générale, Innovations, Software, Technologie

لافتة اشهارية طبيبة

Laisser un commentaire

لافتة اشهارية طبيبة

العنوان المقترح: إبداع مضيء: لوحة  حرفية طبيبة (أزرق وأخضر)

youtube placeholder image

اكتشفوا كواليس إنجاز تقني يجمع بين الدقة والجمالية، تم تصميمه في منتصف شهر فبراير 2012.
تصميم حرفي دقيق
يعتبر هذا العمل ثمرة جهد دقيق تم تنفيذه على لوحة من البلكسي غلاس (Plexiglas) بمقاس 20×30 سم اختيار هذه الدعامة الشفافة لقدرتها العالية على إبراز الضوء ومنح لمسة نهائية عصرية وأنيقة.
يرتكز جوهر المشروع على تركيب 161 وحدة LED عالية الإضاءة، تم اختيارها بعناية بألوان الزرقاء والخضراء. تم زرع وتوصيل كل مكون يدوياً، مما يضمن موثوقية تامة وتوزيعاً هندسياً مثاليًا للحصول على مظهر مرئي متناغم.
التكنولوجيا والتحكم في الإضاءة
بعيداً عن الجانب الجمالي، تشتمل هذه اللوحة على جهاز إلكتروني مخصص يؤدي وظيفتين أساسيتين:
* التغذية الكهربائية: دائرة محسنة لضمان طول عمر مصابيح LED واستهلاك مدروس للطاقة.
* التحريك (Animation): لا يكتفي النظام الإلكتروني بالإضاءة فقط، بل يبث الحياة في اللوحة من خلال مؤثرات ضوئية ديناميكية. التداخل بين اللونين الأزرق والأخضر يخلق أجواءً مهدئة، مثالية للديكور الداخلي أو اللوحات الإرشادية المبتكرة.
الملخص التقني:
* تاريخ الإنجاز: فبراير 2012.
* الدعامة: بلكسي غلاس (20*30 سم).
* المكونات: 161 مصباح LED (أزرق وأخضر).
* الإلكترونيات: نظام تغذية لافتة اشهارية طبيبة

Enseigne publicitaire Docteur
Découvrez les coulisses d’une réalisation technique alliant précision et esthétique, conçue au cœur du mois de février 2012.
Une Conception Artisanale et Rigoureuse
Cette œuvre est le fruit d’un travail minutieux réalisé sur une plaque de plexiglas de 20 x 30 cm. Ce support transparent a été choisi pour sa capacité à magnifier la lumière et à offrir une finition moderne et épurée.
Le cœur du projet repose sur l’implantation de 161 LED haute luminosité, soigneusement sélectionnées dans des nuances de bleu et de vert. Chaque composant a été implanté et câblé à la main, garantissant une fiabilité et une disposition géométrique parfaite pour un rendu visuel harmonieux.
Technologie et Animation
Au-delà de l’aspect esthétique, cette plaque intègre un dispositif électronique dédié assurant deux fonctions essentielles :
* L’Alimentation : Un circuit optimisé pour garantir la longévité des LED et une consommation énergétique maîtrisée.
* L’Animation : Le système électronique ne se contente pas d’éclairer ; il donne vie à la plaque grâce à des jeux de lumière dynamiques. Les transitions entre le bleu et le vert créent une ambiance apaisante, idéale pour une décoration d’intérieur ou une signalétique originale.
Fiche Technique en bref :
* Date de réalisation : Février 2012.
* Support : Plexiglas (20*30 cm).
* Composants : 161 LED (Bleu & Vert).
* Électronique : Système d’alimentation et contrôleur d’animations intégré.

Créateur : Ahmed Ouamer]

ثقافة خاصة
