مرحبا بكم جميعا اصدقائي ذكورا واناثا وجميع زوار هذه الصفحة

ابدأ بهذا الشريط عمره ١٢ سنة

برنامج تم تصميمه وإنتاجه حوالي عام 2001 من قبل ابني، وهو طالب في كلية بن مسيك. وذلك وفقًا للمواصفات التي وضعتها لأغراض إدارة أعمالي الشخصية بشكل مستقل.

Click here to accept Marketing cookies and load this content

فلاش 11 قناة لللافتات الإعلانية المتحركة مكونة من 11 حرف

Click here to accept Marketing cookies and load this content

TOTEM،فلاش 9 قنوات للرسوم المتحركة لللافتات الإعلانية

  PHARMACYN مثل

Click here to accept Marketing cookies and load this content

Click here to accept Marketing cookies and load this content

Click here to accept Marketing cookies and load this content

تم تصميم وإنتاج وميض ذو 12 اتجاهًا بناءً على طلب العميل لعرض إعلانات سيارة رينج روفر

Click here to accept Marketing cookies and load this content

Ma biographie en bref;

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 5 Actuellement je suis auto entrepreneur a l’âge de 80 ans .

Monostable NE 555

Monostable NE555

Généralités:

Le mode monostable du timer NE555 est souvent utilisé pour générer un seul pulse de durée déterminée en réponse à un signal d’entrée. Voici un guide pour comprendre et configurer un circuit monostable avec un NE555.

### Schéma de Base du Circuit Monostable

1. **Brochage du NE555** :
– **Pin 1 (GND)** : Connectée à la masse (0V).
– **Pin 2 (TRIG)** : Entrée de déclenchement. C’est le pin qui reçoit le signal pour démarrer le timer.
– **Pin 3 (OUT)** : Sortie du timer.
– **Pin 4 (RESET)** : Peut être connecté au Vcc pour désactiver le reset (normalement connecté à Vcc pour éviter une réinitialisation accidentelle).
– **Pin 5 (CTRL)** : Broche de contrôle de la largeur d’impulsion (souvent connectée à la masse via un condensateur de 0.01 µF pour filtrer les bruits).
– **Pin 6 (THRS)** : Broche de seuil, utilisée pour détecter la fin de la durée du pulse.
– **Pin 7 (DISCH)** : Broche de décharge, utilisée pour décharger le condensateur.
– **Pin 8 (VCC)** : Connexion au voltage positif de l’alimentation.

2. **Composants nécessaires** :
– Un condensateur \( C \) : détermine la durée du pulse.
– Une résistance \( R \) : en combinaison avec le condensateur, elle fixe la durée du pulse.
– Un condensateur de 0.01 µF pour la broche de contrôle (optionnel mais recommandé pour la stabilité).

### Calcul de la Durée du Pulse

La durée du pulse \( T \) en mode monostable est donnée par la formule :

\[ T = 1.1 \times R \times C \]

où :
– \( R \) est la résistance en ohms (Ω).
– \( C \) est la capacité en farads (F).

Par exemple, si vous utilisez une résistance de 10 kΩ (10 000 Ω) et un condensateur de 100 µF (100 x 10^-6 F), la durée du pulse serait :

\[ T = 1.1 \times 10\,000 \times 100 \times 10^{-6} = 1.1 \, \text{secondes} \]

### Connexion du Circuit

1. **Connectez la broche 1 (GND)** à la masse de votre alimentation.
2. **Connectez la broche 8 (VCC)** à la tension positive de votre alimentation (par exemple, 5V ou 12V selon le NE555 utilisé).
3. **Connectez la broche 2 (TRIG)** à l’entrée du signal de déclenchement.
4. **Connectez la broche 3 (OUT)** à la sortie du pulse.
5. **Connectez la broche 4 (RESET)** à la tension positive (VCC) pour désactiver la fonction de réinitialisation.
6. **Connectez un condensateur \( C \)** entre la broche 6 (THRS) et la broche 1 (GND).
7. **Connectez la résistance \( R \)** entre la broche 7 (DISCH) et la broche 8 (VCC).
8. **Connectez la broche 6 (THRS)** à la broche 2 (TRIG).
9. **Connectez un petit condensateur de 0.01 µF** entre la broche 5 (CTRL) et la masse pour filtrer les bruits.

### Fonctionnement

Lorsque vous appliquez un signal bas à la broche 2 (TRIG), le NE555 démarre et produit un pulse sur la broche 3 (OUT) dont la durée est déterminée par la résistance \( R \) et le condensateur \( C \). À la fin de cette durée, le NE555 retourne à son état initial jusqu’à ce qu’un autre signal de déclenchement soit reçu.

Le mode monostable est très utile pour des applications telles que des temporisations, des retards ou des générateurs de pulse uniques.

Pratique:

Click here to accept Marketing cookies and load this content

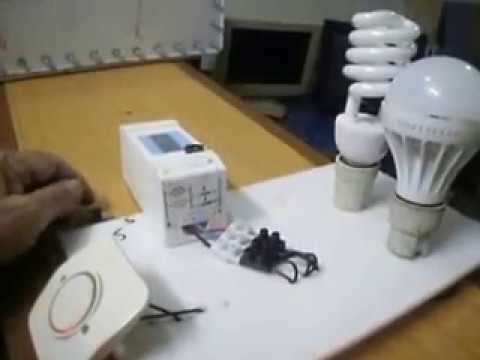

 Voici une vidéo présentative de mon invention créative de la fin des année 1980

C’est une minuterie d’éclairage  des entrées  et escaliers de domiciles.

Ses propriétés sont;

-Robustesse

-Utilisation durable plus d’une dizaine d’années

-Réparable le cas échéant.

etc….

Schéma électrique;

Voici mon schéma électrique  avec relais  Triac BTA 16 B etc….

Le schéma du circuit imprimé avec implantation des composants;

Image donnant  un bref aperçu sur l’implantation  des composants électroniques

Petite carte double  « circuit imprimé » gravée et prête à l’utilisation.

Conclusion:

Auteur créateur:

Ahmed OUAMER ancien combattant marocain:

Carrière militaire  de 1963 à 1986; rayé des contrôles des Forces Armées Royales pour inaptitude physique.

Campagnes militaires:

10 juillet 1971 : opération de rétablissement de l’ordre au QG/FAR Rabat pris par les rebelles.

19/07/1977 au 5/11/1977  Opération essuie-glace de Zag ; Lahmada; Bir Lahlou; Ras Irni; Tfariti; Matlani;  Amgala, Boucraa et  port de Laayoune

8/12/1977 au 31/01/1979 Laguira  Nouadhibou .

1/02/1979 au 30/06/1981 Ouarkziz Ouad Tighzert.

1/07/1981 au 30/5/1986 Ramz LBen  Khang Zriba  Amgala et Gueltat Zemmour/

Trois en un: binaire hexadécimal

Trois en un: binaire hexadécimal

Click here to accept Marketing cookies and load this content

Codage binaire et hexadécimal 24 bits : Une explication détaillée

Qu’est-ce qu’un codage binaire et hexadécimal ?

• Codage binaire : C’est la représentation de l’information numérique à l’aide de deux chiffres : 0 et 1. C’est le langage de base des ordinateurs.
• Codage hexadécimal : C’est un système de numération en base 16. Il utilise les chiffres de 0 à 9 et les lettres de A à F. Il est souvent utilisé pour représenter des nombres binaires de manière plus compacte, car un chiffre hexadécimal équivaut à 4 chiffres binaires.

Pourquoi utiliser 24 bits ?

• Capacité de représentation : 24 bits permettent de représenter 2^24 valeurs différentes, soit 16 777 216 combinaisons. Cela offre une gamme de valeurs plus large que 8 ou 16 bits, tout en restant suffisamment compacte pour de nombreuses applications.
• Précision : Plus le nombre de bits est élevé, plus la précision est grande. 24 bits offrent une bonne précision pour représenter des nombres entiers ou des valeurs à virgule flottante.

Conversion entre binaire et hexadécimal

Pour convertir un nombre binaire en hexadécimal, on groupe les bits par paquets de 4, en commençant par la droite. Chaque groupe de 4 bits correspond à un chiffre hexadécimal.

Exemple :

Le nombre binaire 1101011010011100 peut être converti en hexadécimal de la manière suivante :

1. On groupe les bits par 4 : 1101 0110 1001 1100
2. On convertit chaque groupe de 4 bits en hexadécimal : D69C

Applications des nombres binaires et hexadécimaux sur 24 bits

• Représentation de couleurs : En informatique graphique, les couleurs sont souvent représentées par 24 bits, avec 8 bits pour chaque composante (rouge, vert, bleu). Cela permet de représenter un large spectre de couleurs.
• Adresses réseau : Certaines adresses réseau utilisent 24 bits pour identifier un réseau spécifique.
• Données techniques : De nombreuses données techniques, comme les capteurs ou les mesures, sont stockées sur 24 bits pour offrir une précision suffisante.
• Cryptographie : Les nombres binaires sur 24 bits peuvent être utilisés dans des algorithmes de chiffrement pour générer des clés ou des données aléatoires.

En résumé

Le codage binaire et hexadécimal sur 24 bits est un outil puissant pour représenter une large gamme de valeurs numériques. Il est utilisé dans de nombreux domaines de l’informatique et de l’électronique. Comprendre ces concepts est essentiel pour travailler avec des systèmes numériques.

Avez-vous d’autres questions sur le codage binaire et hexadécimal sur 24 bits ?

Je peux également vous fournir des exemples plus concrets ou vous aider à résoudre des problèmes spécifiques liés à ce sujet.

Voici quelques questions que vous pourriez vous poser :

• Comment convertir un nombre hexadécimal en binaire ?
• Quelles sont les limites de la représentation sur 24 bits ?
• Comment effectuer des opérations arithmétiques sur des nombres binaires de 24 bits ?
