Prog triple eprom 27C1001

Sommaire:

-1 Préambule.

-2 Invention par vidéo.

-3  Création électronique.

-4  Digitalisation.

-Divers



 Préambule.

Au début de l’année 2006 alors que les médias marocains  annonçaient la préparatoire les festivités du cinquantenaire  des Forces Armées Royales marocaines, j’ avais pris une initiative de manière  courageuse.

Alors, j’ai l’idée d’inventer quelque chose inédite et propre à moi et n’est jamais vue. J’avais reçu ma tentative professionnelle en tant que ancien combattant souffrant d’invalidité physique. Mais exerçant avec brio la profession d’électronicien et informaticien

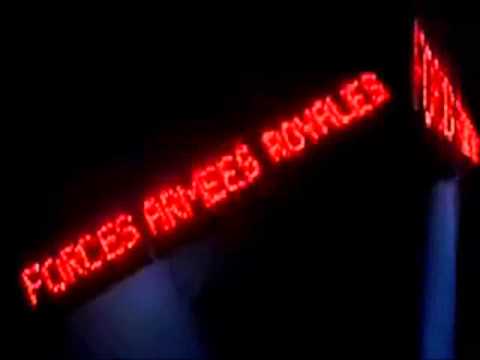

Invention par vidéo.

Création électronique.

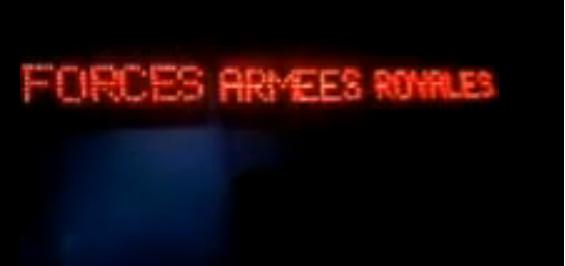

Sur trois bandes de plexiglass; j’ai tracé 19 caractères vus sur cette image Ensuite, c’est l’opération de perçage de trous de 5 mm de diamètre   pour y implanter de LED de couleur rouge et Vf 1.5 volt

Après, j’avais câblé les LED par séries  suivant un calcul assurant  à mes composants de supporter un courant de 12 VDC.

Pour finir  cette étape, c’est  soudure et finition

Enfin, c’est  la réalisation d’un flasher de 19 canaux ou voix.

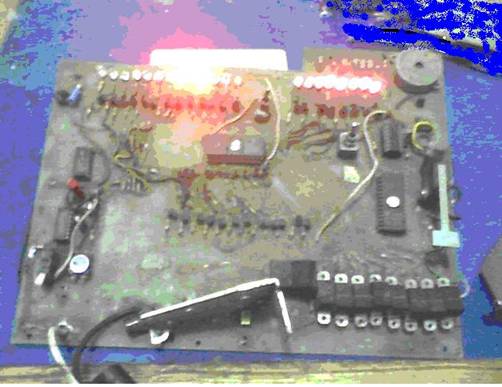

Voici  la plaque  circuit imprimé réalisé pour trois EPROM de 8 bits de données chacune.

Digitalisation

Le codage de données est aussi compliqué tant que je n’ai pas de programmateur entre mes mains .

Je commence en binaire puis je converti en hexadécimal.

Voici l’image de mon programmateur manuel que j’avais réalisé en 1998.

Je programme mes EPROM par deux manière ou façon:

l’une directement  par des switches et l’autre  par copie d’une EPROM vers l’autre.

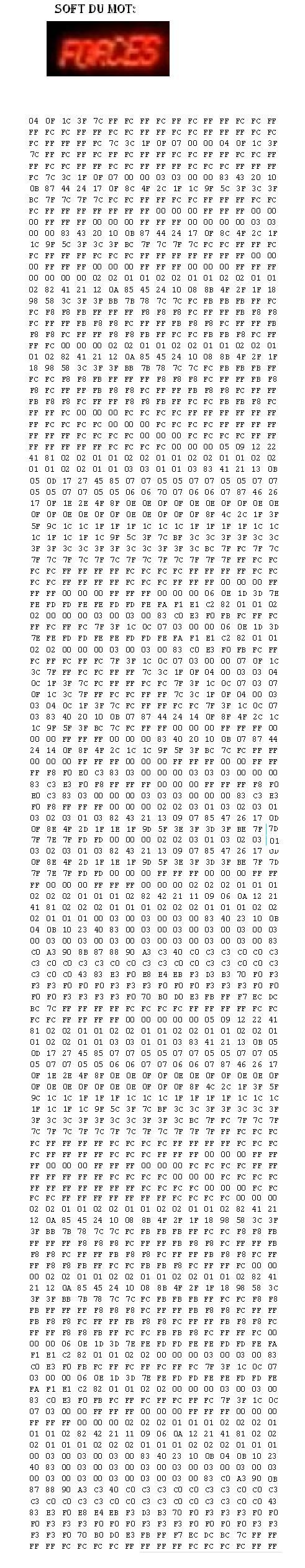

Voici les données en hexadécimal crées et saisies sur EPROM1 pour animation du mot FORCES

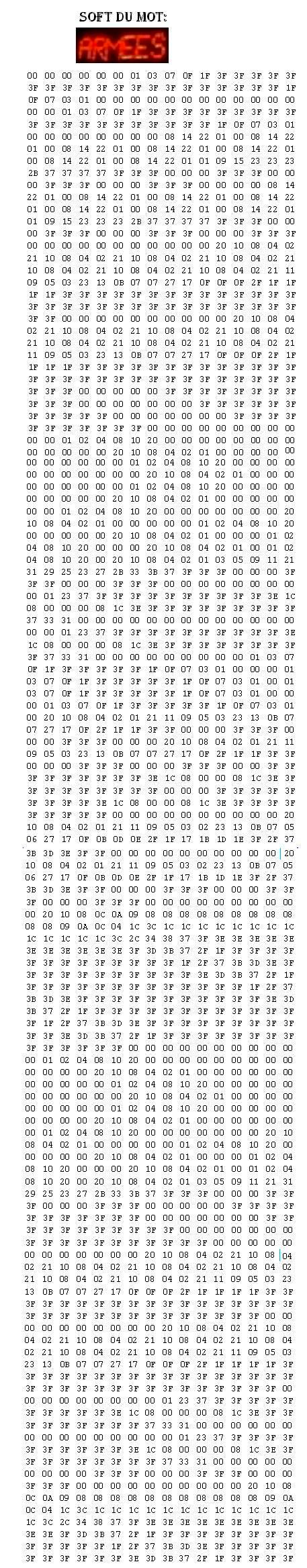

Voici les données en hexadécimal crées et saisies sur EPROM2 pour animation du mot ARMEES

&bsp;

Voici les données en hexadécimal crées et saisies sur EPROM3 pour animation du mot ROYALES.
