Enseigne Lumineuse et Flasher Multi-Voies – De la Conception au Circuit Imprimé.

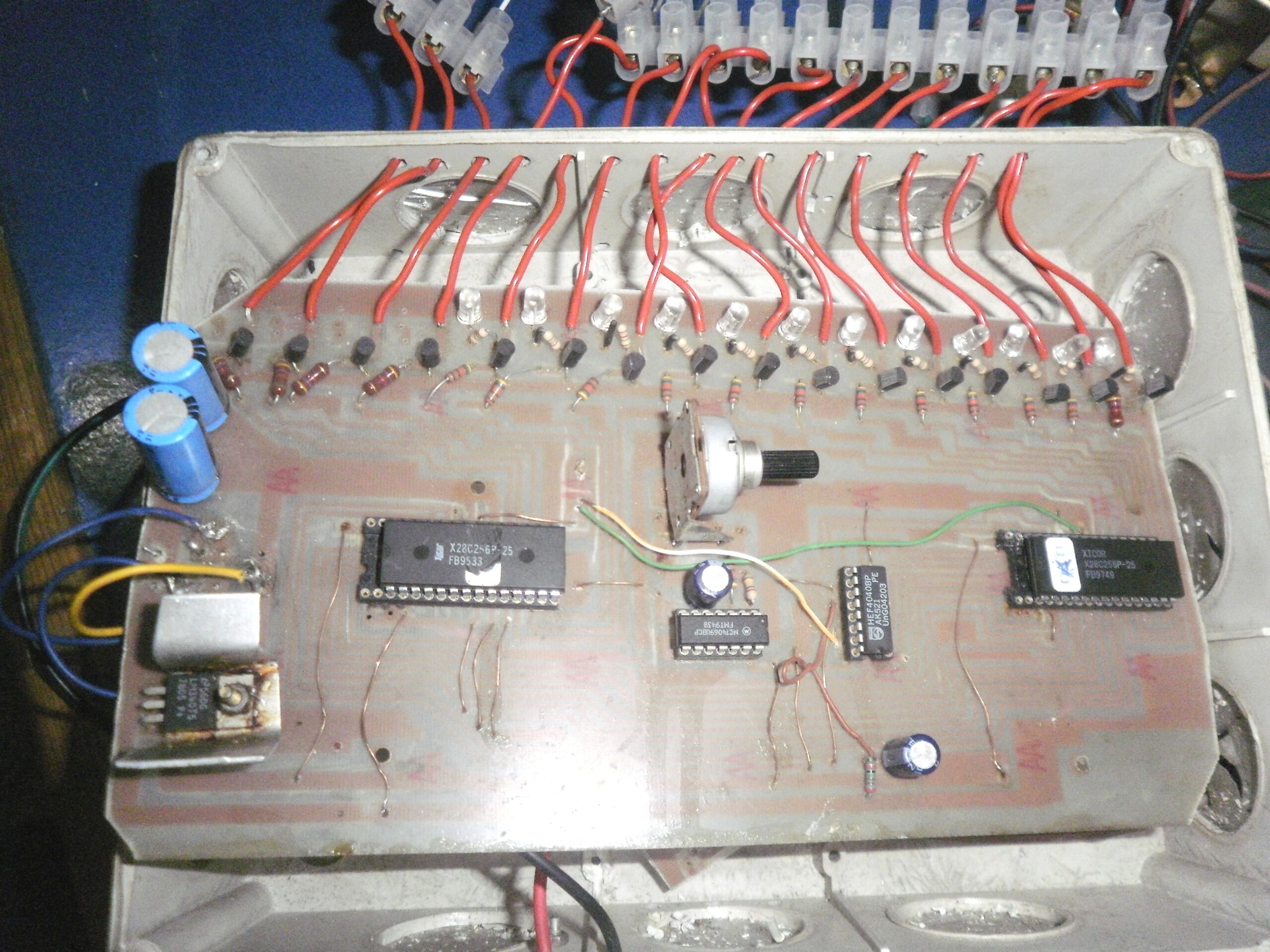

Bienvenue sur mon site, plumediamant.com. Aujourd’hui, je suis fier de vous présenter l’un de mes projets personnels les plus aboutis : une unité de contrôle pour enseignes lumineuses et flashers à multiples voies. En tant que concepteur, j’ai voulu créer un système qui allie la précision de l’affichage numérique à la flexibilité d’une manipulation dynamique des LEDs. Cette réalisation est le fruit d’un travail minutieux de réflexion électronique, et elle constitue une propriété intellectuelle exclusive au nom de Ahmed OUAMER. Le Concept Technique Le cœur de ma création repose sur la gestion d’un flux de données d’affichage. Pour offrir une personnalisation totale de l’effet visuel, j’ai intégré un dispositif de réglage en temps réel. Le principe de fonctionnement est le suivant : La vitesse de lecture des données (datas) est entièrement ajustable grâce à un potentiomètre. Ce dernier agit directement sur le signal d’horloge qui pilote un compteur binaire. En modifiant la fréquence de cette horloge, je peux accélérer ou ralentir la séquence de défilement des LEDs à ma guise, permettant de passer d’un clignotement doux à un effet de flash ultra-rapide. De la Théorie à la Pratique : Mon Circuit Imprimé (PCB)
olympus digital camera

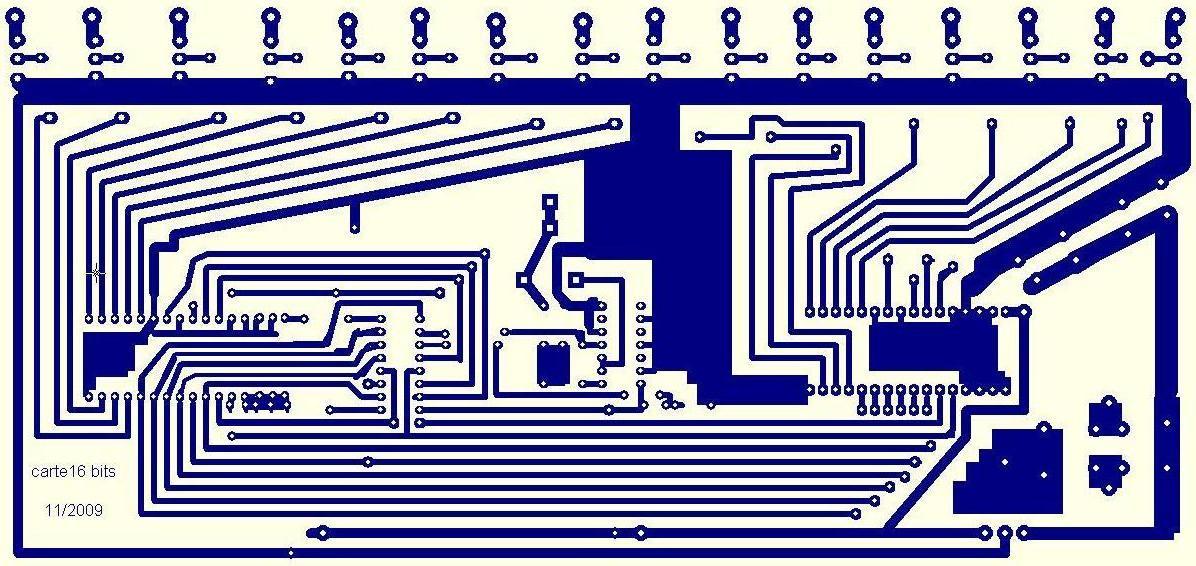

L’une des étapes dont je suis le plus satisfait est la conception du circuit imprimé. Sur les images que je partage avec vous, vous pouvez observer la carte dans sa phase cruciale : avant le perçage. Concevoir son propre PCB demande une rigueur absolue. J’ai tracé chaque piste avec précision pour garantir une isolation parfaite des signaux et une distribution stable de l’énergie vers les multiples voies de sortie. On peut y voir la complexité des chemins qui relient le compteur binaire aux différents étages de puissance qui alimentent les LEDs. Pourquoi cette création est unique ? Contrairement aux contrôleurs standard du commerce, ma carte offre : * Une modularité accrue : Adaptable à différentes tailles d’enseignes. * Un contrôle analogique direct : Pas besoin de programmation complexe sur site, le potentiomètre permet un réglage intuitif. * Une robustesse artisanale : Chaque composant a été choisi pour sa fiabilité dans le temps. Visionner la démonstration Pour ceux qui souhaitent voir ma carte en action et comprendre l’interaction entre l’horloge et l’affichage des données, voir ma vidéo de démonstration. Vous pourrez y constater la fluidité du réglage et la réactivité du système : Regarder la démonstration sur YouTube C’est une étape de plus dans mon parcours d’inventeur et de passionné d’électronique. Ce projet n’est pas seulement un circuit de plus, c’est une solution concrète pour l’affichage dynamique que j’ai pris plaisir à concevoir de A à Z. Ahmed OUAMER Concepteur et Propriétaire Intellectuel
Conclusion : L’Art de la Maîtrise Lumineuse
Cette création est bien plus qu’un simple assemblage de composants électroniques ; elle est l’aboutissement d’une vision où la technique se met au service de l’esthétique visuelle. En concevant moi-même chaque piste de ce circuit imprimé et en optimisant l’interaction entre le signal d’horloge et le compteur binaire, j’ai voulu offrir une solution de contrôle à la fois robuste, précise et intuitive.

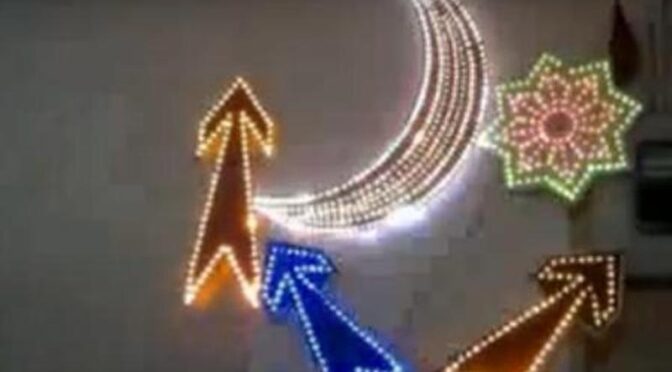

La propriété intellectuelle que je dépose sur ce système sous le nom de Ahmed OUAMER témoigne de mon engagement envers l’innovation et la qualité artisanale. Que ce soit pour une enseigne commerciale ou une installation lumineuse artistique, ce flasher multi-voies démontre que le contrôle total de la lumière est désormais à portée de main, avec une fluidité de réglage inégalée.
Je continue d’explorer de nouvelles voies pour perfectionner mes circuits et proposer des solutions toujours plus performantes. Restez connectés sur plumediamant.com pour suivre mes prochaines innovations et n’hésitez pas à me faire part de vos impressions sur cette réalisation.
