square oscillator 1-0

Square oscillator 1-0

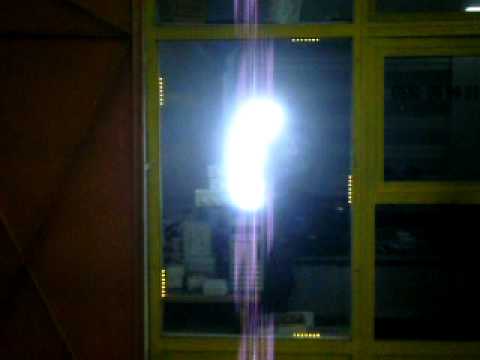

Avant de passer aux détails; je présente cette vidéo affichant l’un de mes produits électroniques de l’ère de création de téléboutiques au Maroc.

Click here to accept Marketing cookies and load this content

Un oscillateur carré à transistors est un circuit électronique utilisé pour générer des signaux carrés, souvent dans des applications telles que les générateurs de fréquence, les horloges numériques, ou comme sources de signaux dans divers circuits électroniques.

Voici une description générale de la façon dont un oscillateur carré à transistors fonctionne :

1. Principes de base

Un oscillateur carré est un circuit qui produit un signal numérique en forme d’onde carrée, caractérisé par des transitions abruptes entre des niveaux de tension hauts et bas. La fréquence du signal dépend des composants du circuit et de leur configuration.

2. Composants principaux

• Transistors : Les transistors (souvent des transistors bipolaires NPN ou PNP) sont utilisés pour amplifier le signal et créer les transitions entre les niveaux de tension.
• Résistances et condensateurs : Ces composants déterminent la fréquence d’oscillation en formant un réseau de rétroaction avec les transistors.

3. Circuit typique

Voici un exemple simple d’oscillateur carré à transistors :

• Transistor NPN (ou PNP) : Il sert de commutateur pour générer l’onde carrée.
• Réseau RC : Un réseau de résistance (R) et de condensateur (C) est utilisé pour définir la fréquence d’oscillation. Le condensateur se charge et se décharge à travers la résistance, ce qui génère une variation de tension qui est amplifiée par le transistor.
• Rétroaction : Le signal de sortie du transistor est renvoyé vers l’entrée du réseau RC, créant une boucle de rétroaction qui maintient l’oscillation.

4. Exemple de circuit

Pour un oscillateur carré à transistors simple, le circuit peut ressembler à ceci :

• Transistor : Q1
• Résistance de base : R1
• Résistance de collecteur : R2
• Condensateur : C1
• Source d’alimentation : Vcc

Schéma de base :

1. Le condensateur C1 est connecté entre la base du transistor Q1 et la masse.
2. La résistance R1 est connectée entre la base du transistor et la source d’alimentation Vcc.
3. La résistance R2 est connectée entre le collecteur du transistor et Vcc.
4. Le collecteur du transistor est également connecté à la sortie du signal carré.

5. Fonctionnement

• Lorsque le transistor est en conduction, le condensateur se décharge à travers R2, générant une tension basse au collecteur.
• Lorsque le transistor se coupe, le condensateur se recharge via R1, générant une tension haute au collecteur.
• Cette alternance entre les états de charge et de décharge du condensateur produit le signal carré à la sortie.

6. Réglage de la fréquence

La fréquence d’oscillation peut être ajustée en modifiant la valeur des résistances R1, R2 ou du condensateur C1. La fréquence de l’oscillation est donnée par :

[ f = \frac{1}{R \cdot C \cdot \text{ln}\left(\frac{2}{1 – \text{D}}\right)} ]

où ( D ) est le rapport cyclique, souvent approximé dans les circuits simples.

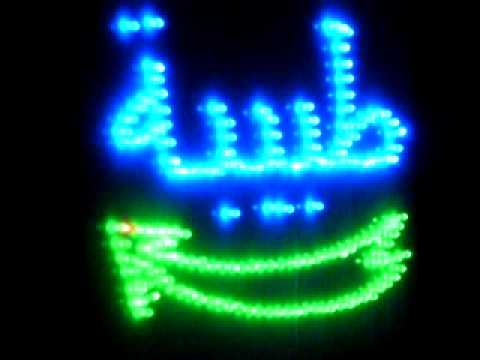

Pour conclure cet article ; voici une vidéo d’une plaque signalétique MEDECIN que j’avais et conçue moi-même par LED vertes et blanches pour un client.

Puis; je donne un aperçu de ma bio…..

A bientôt

Click here to accept Marketing cookies and load this content

Ma biographie en bref.

Né le 01/01/1944 , au moyen atlas ( ElMers). Scolarisation octobre 1950. Carrière militaire du 07/12/1963 au 31/05/1986. Formation militaire spécialiste 3 diplômes avec première note et major de chaque promotion. Campagnes militaires : -1971/10/07: rétablissement de l’ordre au QG /FAR Rabat. -1977: opération essuie-glaces de Lahmada, Bir Lahlou, Tfariti, Amgala ,Es Smara ,Boucraa vers Port de Laayoune. -1977-1979: Laguira Nouhibou -1979-1981 Ouarkziz oued Tighzert -1981-1984 :Oum Absous Khang Zriba -1984- 1986 Amgala Guelta Formation intellectuelle et professionnelle en tant que militaire ( homme de troupe et sous officier) -Eurelec Maroc, école universelle et école des sciences et arts de Paris ( par correspondance) -IPI Casablanca : informatique par correspondance. ###Âge de la retraite anticipé : montages électroniques. J’avais créé deux entreprises % personne physique% La première en 1986 et la seconde en 2000 Actuellement je suis auto entrepreneur a l’âge de 80 ans .

Analodigital Play of light 8

Analodigital Play of light 8

Cette vidéo est relative à mon innovation « ‘Play of light » » de 2005-2006. C’est une réalisation électronique à double commande analogique et numérique.Ce produit est destiné pour animation dans des fêtes familiales: anniversaires, fiançailles etc….

Click here to accept Marketing cookies and load this content

D’autres détails par IA:

Créations année 1998

Quand j’avais commencé  la programmation  des EPROM,en l’occurrence la 2716  avant de passer aux 2732,2784,27128,  27256 et 27532, j’utilisais une carte électronique  conçue et réalisée à  domicile par mon petit frère.

Je branchais  ma carte à mon micro-ordinateur Sectrum, dont voici l’image.

Une fois,  mon micro-ordinateur est hors services,  j’avais  décidé de m’aventurier pour trouver une sortie coûte que coûte.

Heureusement, c’était  génial et géant, j’avais tracé à la main, sur une plaque de verre epoxy, un circuit imprimé double face. Puis c’était la gravure dans le perchlorure de cuivre.

Après  le perçage , l’implantation des composants  et la soudure.

Voici l’image de mon programmateur artisanal.
