Dompter le temps avec le NE555



Dompter le temps avec le NE555 :



Mon guide complet du mode Monostable

« On l’appelle souvent le ‘couteau suisse’ de l’électronique, et pour cause. Aujourd’hui, je vous emmène dans mon atelier pour explorer l’une des configurations les plus utiles du célèbre NE555 : le mode monostable.

youtube placeholder image

Une minuterie pour éclairage demestique que j’avais conçue et réalisée vers la fin des années 1980.

Sa première installation a été faite alors au quartier appelé CHEMINO nouvellement construit aux environs du boulevard Moulay Ismail Casablanca.

Voici mon schéma électrique et circuit imprimé.Ceux sont mes propriétés intellectuelles.





youtube placeholder image
Pourquoi j’aime ce montage ?
L’idée est simple mais puissante : vous appuyez sur un bouton (une impulsion de déclenchement), et le circuit génère une sortie qui reste active pendant une durée précise avant de s’éteindre toute seule. C’est la base de ma minuterie de cuisine faite maison, ou encore du système d’éclairage temporisé que j’ai installé dans mon couloir.
Ma compréhension du fonctionnement
Quand je monte ce circuit, je visualise toujours ce qui se passe à l’intérieur de la puce. Pour que le cycle commence, j’envoie une impulsion négative sur la broche 2 (Trigger). À ce moment précis, la magie opère :
 * La sortie (broche 3) passe à l’état haut.
 * Le transistor interne libère le condensateur.
 * Le condensateur commence à se charger doucement à travers la résistance R.
J’ai remarqué que tout repose sur ce condensateur. Tant qu’il n’a pas atteint les 2/3 de la tension d’alimentation, la sortie reste activée. C’est ce qu’on appelle l’état instable.
La formule magique (que j’utilise tout le temps)
C’est la question que l’on me pose souvent : « Comment choisir mes composants pour obtenir 5 secondes ou 1 minute ? ». La formule est d’une simplicité déconcertante, et je la garde toujours sous le coude :


(Où T est en secondes, R en Ohms et C en Farads).
Mon conseil pratique : Pour mes tests, j’utilise souvent une résistance de 100\,k\Omega et un condensateur de 10\,\mu F, ce qui me donne environ 1,1 seconde. Si vous voulez plus de précision, n’oubliez pas d’ajouter un petit condensateur de 10\,nF sur la broche 5 pour stabiliser les seuils de tension.
Ce qu’il faut retenir de mon expérience
Le NE555 en monostable n’est pas « redéclenchable » par défaut. Si vous appuyez à nouveau sur le bouton pendant que la LED est allumée, cela ne changera rien à la durée en cours. C’est une subtilité importante que j’ai apprise à mes dépens lors de mes premiers projets !
J’espère que cette analyse vous aidera à mieux appréhender ce composant légendaire.













Bienvenue dans mon atelier

Bienvenue dans mon atelier

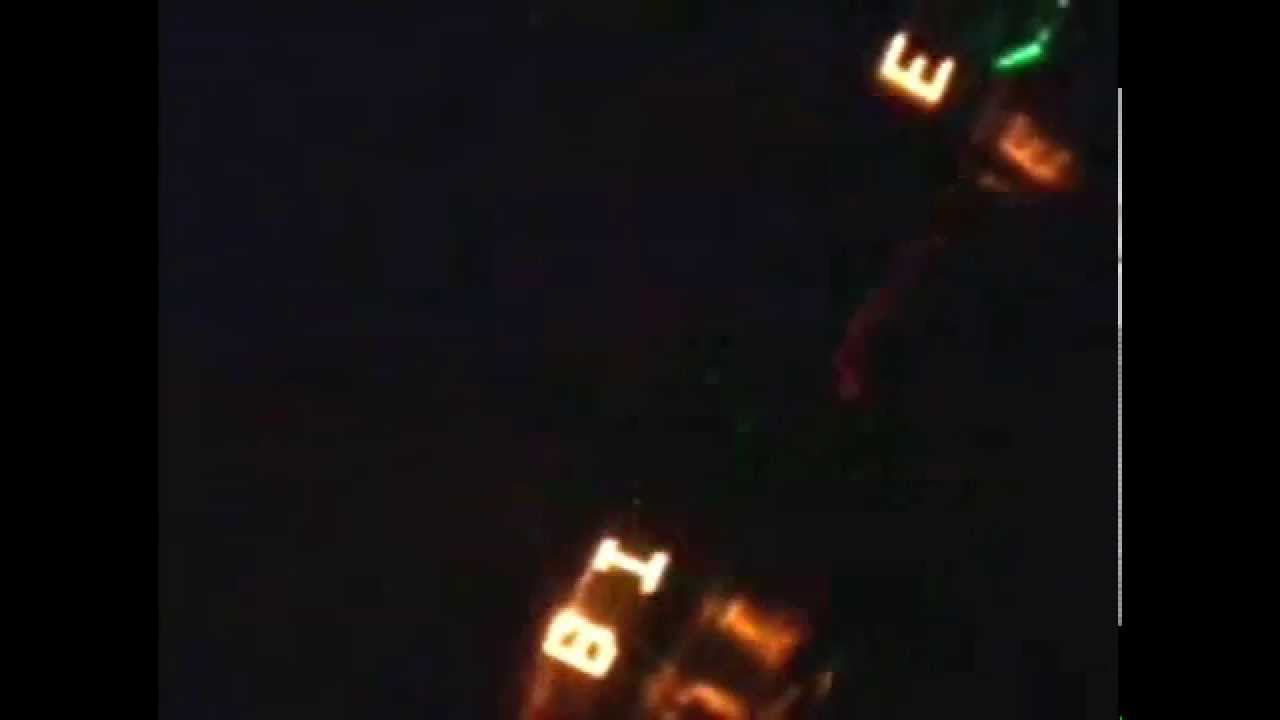

​Dans cet article, je vous présente ma création : l’enseigne lumineuse « BIENVENUE ». Conçue exclusivement pour la vitrine de mon atelier, cette pièce unique n’était pas destinée à la commercialisation, mais à personnaliser mon espace de travail.



youtube placeholder image

​Pour réaliser l’affichage des caractères, j’ai utilisé des LED rouges que j’ai montées en séries sur des cartes électroniques de ma fabrication. L’ensemble est dimensionné pour supporter une alimentation de 15 VDC. Concernant le branchement, le pôle commun (+) est relié à la borne positive du flasher, tandis que le pôle négatif (-) de chaque lettre est connecté à une sortie distincte de celui-ci.

​J’ai structuré le codage des animations sur deux octets : neuf bits sont extraits, soit du poids faible, soit du poids fort des données de l’EPROM. Les trois bits restants sont configurés à zéro.

​Cette carte, que j’ai entièrement conçue, repose sur une mémoire M27C1024. Ce choix technique m’a permis de simplifier considérablement mon travail en remplaçant mes anciens circuits qui nécessitaient deux EPROMs de 8 bits.





Focus Technique : Réalisation de mon enseigne « BIENVENUE »

​Je vous présente ici une enseigne lumineuse artisanale réalisée pour mon propre atelier. Ce projet est une application concrète de conception électronique personnalisée.

Conception matérielle :

J’ai assemblé les caractères alphabétiques à l’aide de LED rouges montées en série pour fonctionner sous une tension de 15 VDC. Le câblage est structuré de manière à ce que le commun (+) soit relié au flasher, chaque caractère possédant sa propre sortie négative (-) pour permettre une gestion indépendante.

Logique et Programmation :

L’animation est pilotée par un codage sur deux octets. J’utilise neuf bits (de poids fort ou de poids faible selon la configuration) provenant d’une EPROM, les bits non utilisés étant mis à l’état logique zéro.

Évolution technologique :

L’utilisation d’une puce M27C1024 a été un tournant dans ma méthode de fabrication. En intégrant ce composant, j’ai pu optimiser mes anciens designs qui utilisaient deux EPROMs de 8 bits, rendant le circuit final beaucoup plus compact et efficace.
